CNCマイクロフライス加工

マイクロCNC加工技術

Sanluo Precision の加工工場で採用されている CNC マイクロフライスは、高速回転するマイクロフライスを使用して小型部品を加工します。カッター径は φ0.04mm、回転数は 20000 ～ 100000rpm、送り速度は 5 ～ 500mm/min です。一回の切り込み深さは0.01～0.5mmで、積層フライス加工により深いキャビティ加工が完成します。加工精度の輪郭公差は±0.005mm、表面粗さはRa0.2～0.8μmです。 3軸、4軸、5軸の同時加工により、複雑な3次元曲面、傾斜面、アンダーカット構造を実現します。カッターの材質は超硬合金とダイヤモンドコーティングで、切断速度は50〜300m/minで、鋼、アルミニウム、銅、チタン合金、エンジニアリングプラスチックなどの材料を加工できます。

測点精度

精密彫刻加工能力

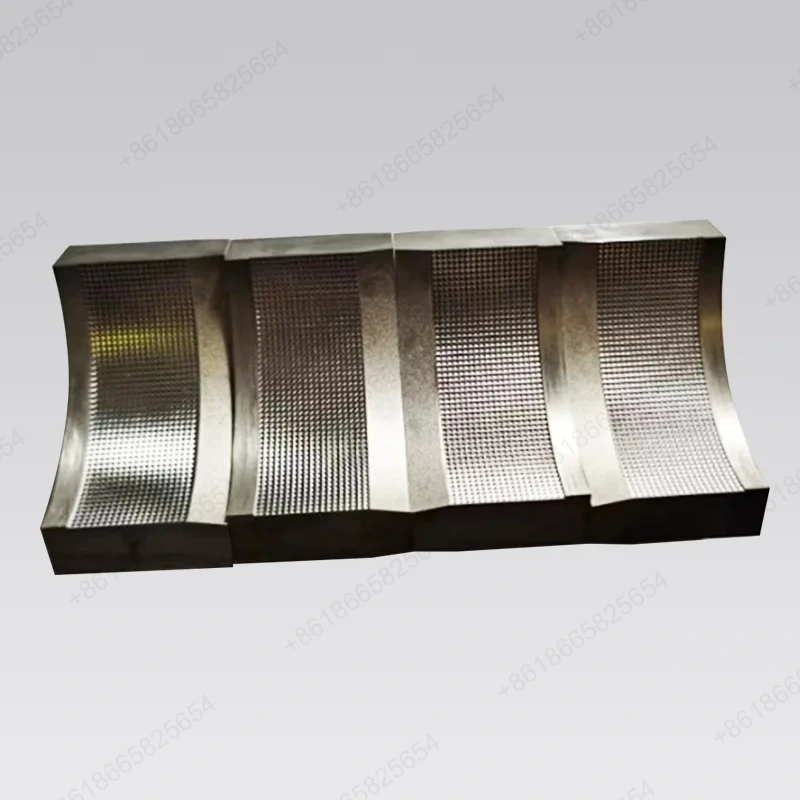

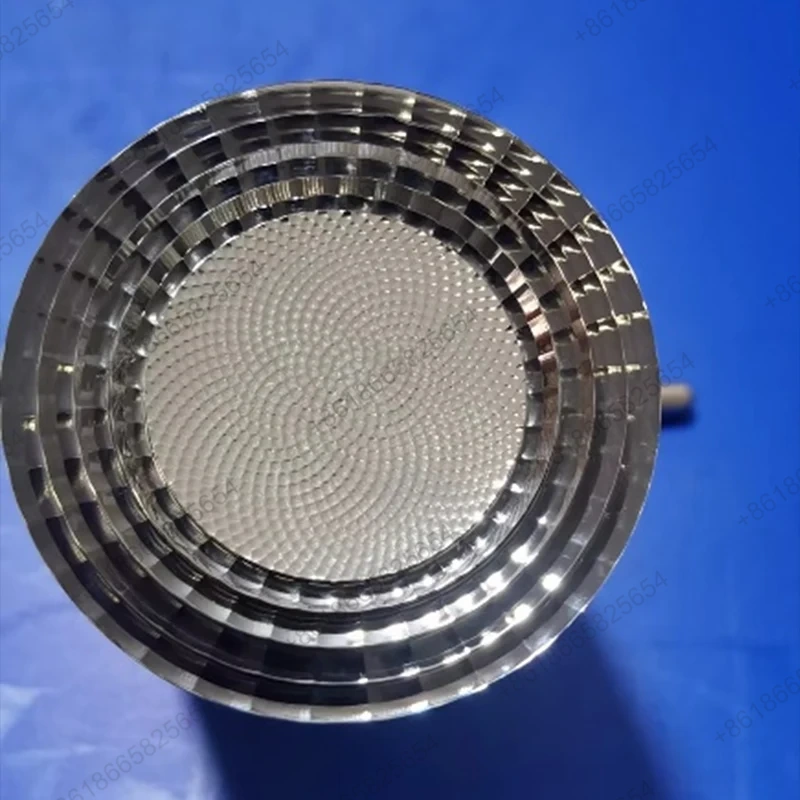

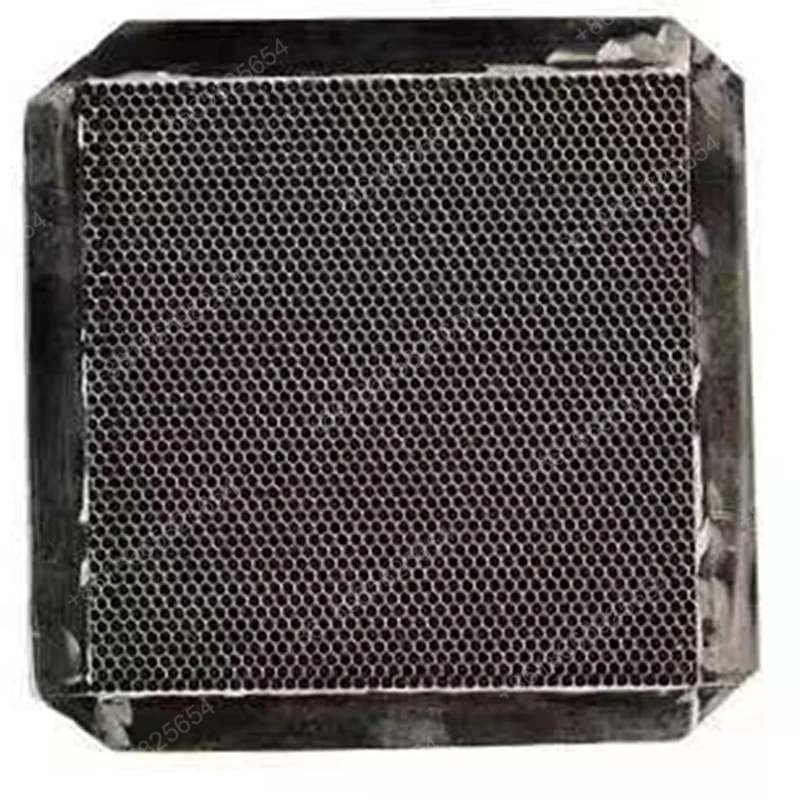

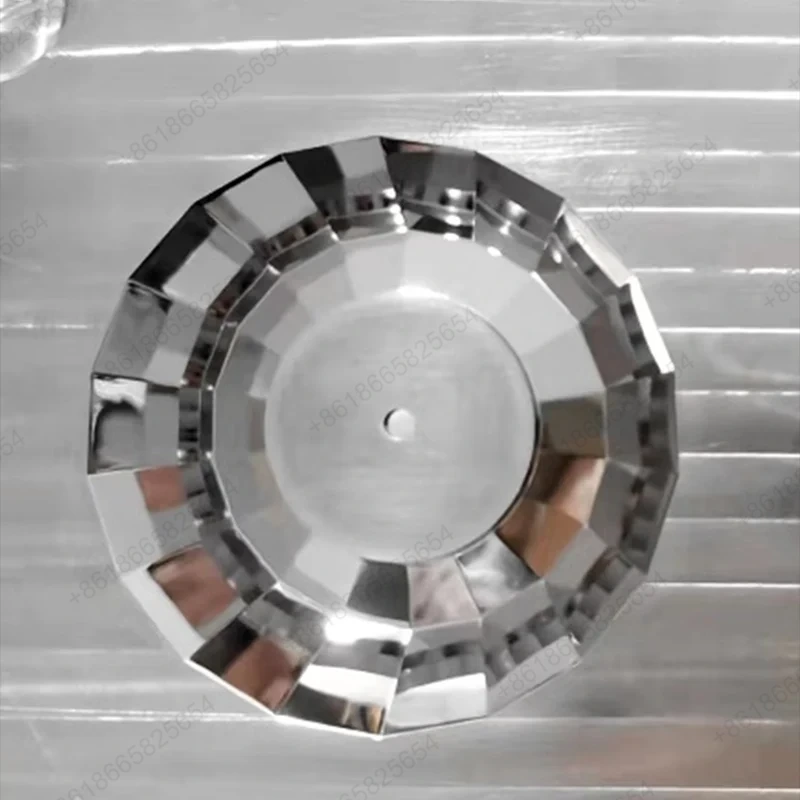

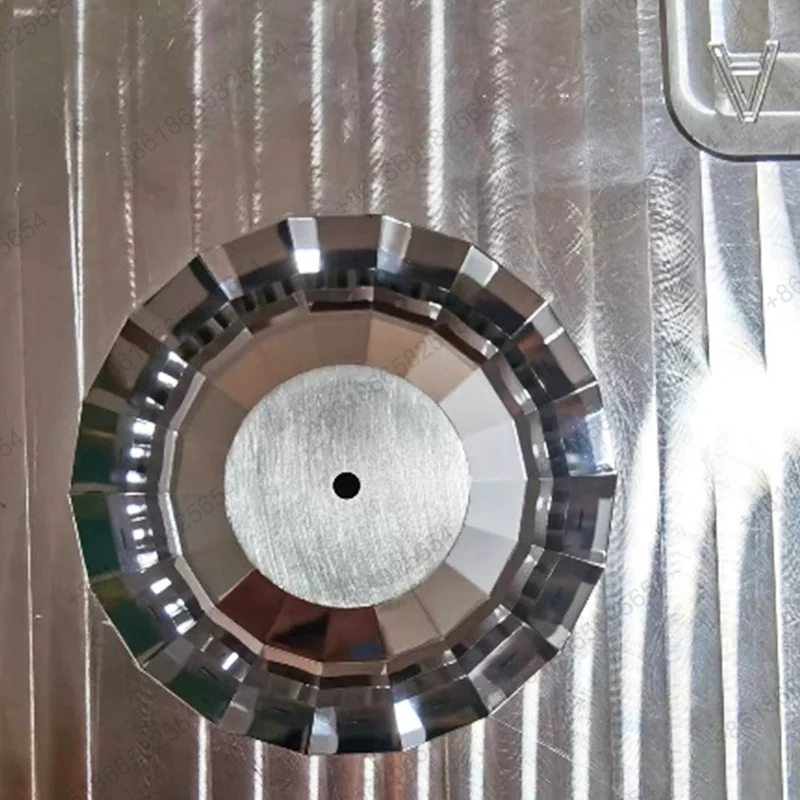

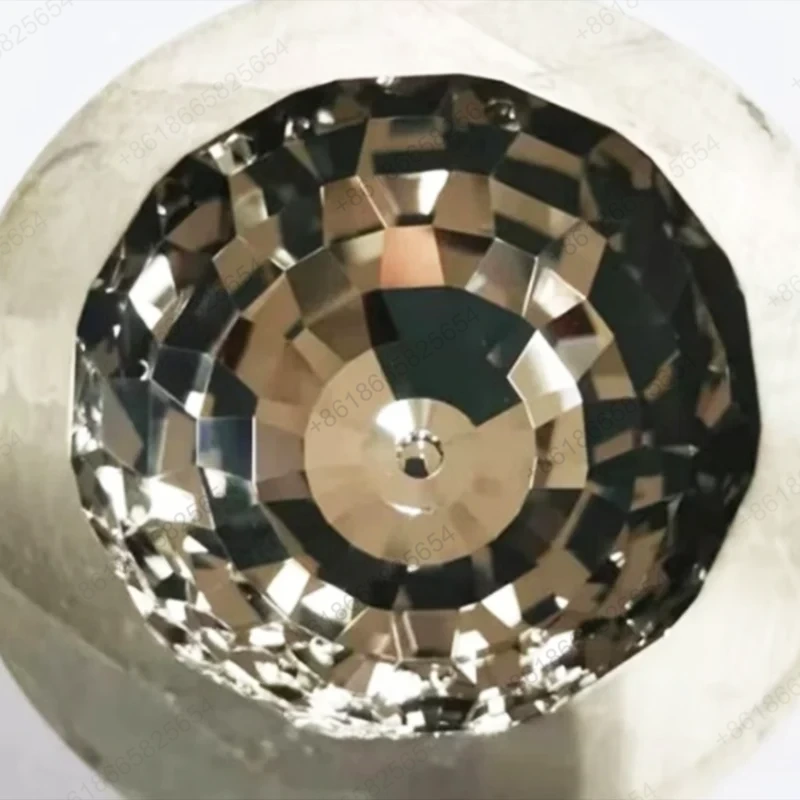

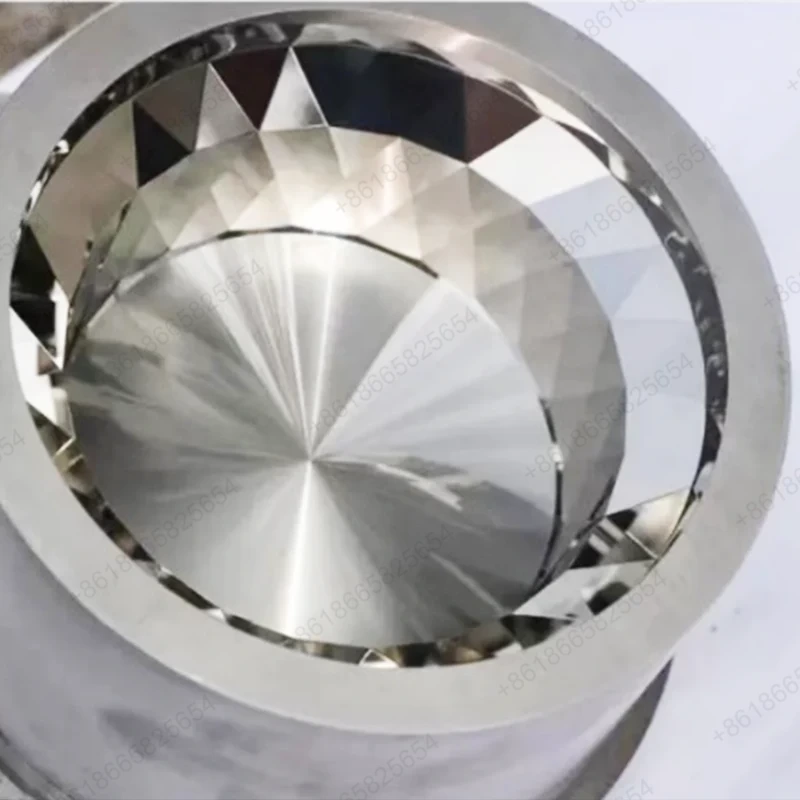

CNCマイクロミーリングの専門メーカーとして、位置決め精度±0.002mm、繰り返し精度±0.001mmの高精度5軸マシニングセンターを備えております。精密彫刻加工能力は、精密金型（携帯電話中板用精密彫刻金型のリブ幅0.3mm、深さ2mm、表面鏡面仕上げRa0.1μm、ノートパソコンシェル金型のR角0.2mm、複雑な傾斜トップスライダー構造、電子機器コネクタ金型のマイクロキャビティサイズ1×2×3mm、精度±0.005mm、携帯電話のマイクロボス段差高さ）をカバーします。電話キーの金型は0.15mm、面取りR0.05mm）、医療機器（低侵襲手術器具ヘッドの複雑な球面Rは0.02mm、精度±0.001mm、歯科用インプラントのネジピッチは0.5mm、正確な歯形）、航空宇宙部品（タービンブレードのマイクロ冷却路の幅は1mm、深さは5mm、寸法精度は0.02mm）複雑な特殊形状の器具シェル表面は±0.008mm）。

品質管理体制

Sanluo Precision は品質を厳しく管理しています。カッター振れ <0.003mm、工具設定精度 ±0.002mm、CAM 最適化ツールパス、切削パラメータの正確なマッチング、機上プローブのオンライン検出、三次元測定機の精度 0.001mm。当社は、Foxconn、Luxshare Precision、BYD などの顧客にカスタマイズされた CNC マイクロフライス加工サービスを提供しており、年間生産量は 500,000 個の精密部品、認定率は 99.8% です。

機器の技術的パラメータ
