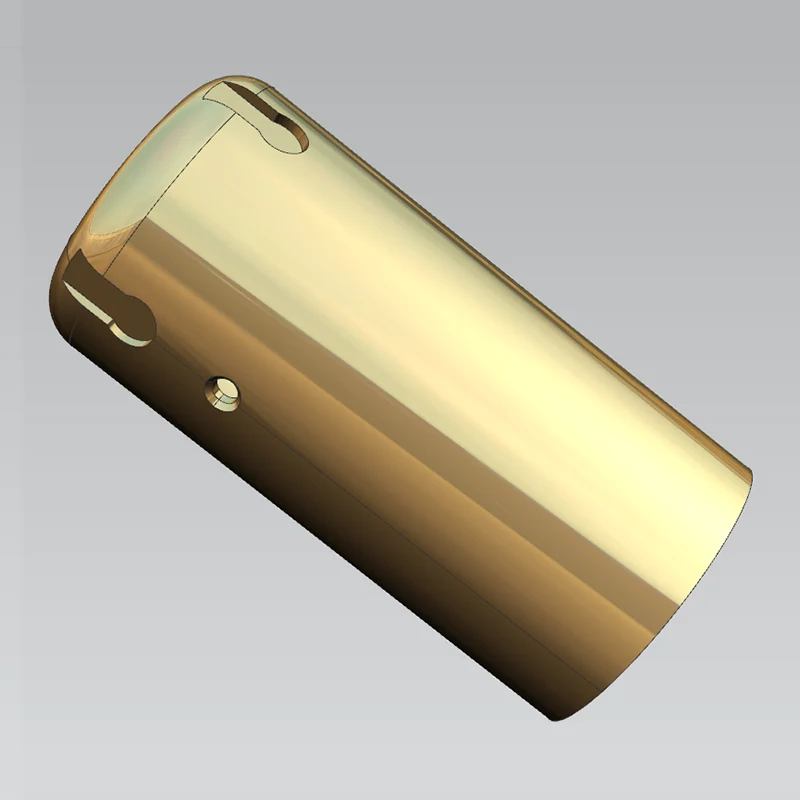

マイクロシャフト部品の超精密化を現代の製造業の変革に導くものは何ですか?

1. 精度の要求: スケールにはなぜ新しいパラダイムが必要なのか

業界全体の機械システムの絶え間ない小型化により、製造プロセスには前例のない要求が課せられています。かつてはミリメートル単位で測定されていたコンポーネントは、現在ではミクロン単位で指定されており、アセンブリ全体の機能的パフォーマンスは、多くの場合、単一のマイクロシャフトの幾何学的忠実度に左右されます。この文脈では、マイクロシャフト部品超精密旋削加工段階的な改善としてではなく、次世代エンジニアリングの基本的な実現要因として現れます。

従来の旋削加工は、マクロスケールの部品には効果的ですが、ワークピースの直径が 1 mm 未満に縮小すると、厳しい制限に直面します。切削の物理的性質は劇的に変化します。大規模では無視できる切削力が主な誤差の原因となり、管理可能な熱膨張が重要になり、予測可能な工具の摩耗が不安定になります。超精密旋削加工は、超剛性の機械アーキテクチャ、高度な工具材料、細心の注意を払って最適化されたプロセス パラメータの組み合わせを通じて、これらの課題に対処します。

経済的およびパフォーマンス上のリスクは非常に大きくなります。マイクロシャフトが指定された直径から 2μm でも逸脱すると、サブアセンブリ全体が機能しなくなる可能性があります。医療機器では、このような偏差により、無菌性や機械的信頼性が損なわれる可能性があります。航空宇宙用途では、高速回転システムのバランスと寿命に影響を与える可能性があります。したがって、精密旋削加工は、放電加工や電解加工などの代替方法と比較して効率が高いため、マイクロシャフトの標準化および大量生産において大きな関心を集めています。

超精密旋削加工が従来の精密機械加工と異なるのは、単に厳しい公差を達成するだけではなく、再現性これにより、これらの許容差は生産工程全体にわたって維持されます。この再現性は、機械の校正、環境の安定化、ツールの状態の監視、リアルタイムの誤差補正を含む総合的なプロセス制御の成果です。これらの要素が効果的に統合されると、この方法により、驚くべき一貫性を持って最も厳密な仕様を満たすコンポーネントが提供されます。

2. マイクロシャフトの超精密旋削加工の基本原理

本質的に、マイクロシャフトの超精密旋削加工は、従来の旋削加工と同じ運動学的原理によって支配されます。つまり、回転するワークピースは、回転軸に沿って移動する制御された切削工具によって成形されます。ただし、これらの原則をミクロスケールで実装するには、プロセスのあらゆる側面に対して根本的に異なるアプローチが必要です。

2.1.切削力の管理

マイクロ旋削における切削抵抗は、マクロ旋削と比較してワークピースの剛性に比例して大きくなります。直径 100μm、長さ 5mm のシャフトは、長さと直径の比が 50:1 であるため、わずかなラジアル方向の力でもたわみを非常に受けやすくなります。研究により、長さ直径比が大きいマイクロシャフトの寸法誤差は、適切な誤差補正戦略によって 90% 削減できることが実証されました。これは、超高精度の成果を達成するためには力の管理が非常に重要であることを強調しています。

特に効果的な手法の 1 つは、合成スラスト力がゼロに近づくように工具アプローチ角度と切込み深さを設定するスラスト力フリー旋削です。これにより、ワークのたわみが最小限に抑えられ、長さ10mmにわたって真直度誤差が0.5μm未満のシャフトの製造が可能になります。これを高圧クーラントの供給と高度な工具コーティングと組み合わせることで、マイクロ旋削加工における一般的な表面粗さの原因となる摩擦と蓄積刃先の形成がさらに低減されます。

2.2.熱安定性と誤差補償

熱膨張も重要な要素です。温度が 1°C 上昇しただけでも、100μm のスチール シャフトは約 1.2μm 膨張する可能性があり、これは公差全体のかなりの部分に相当します。これに対処するために、最新の超精密ターニング センターには、温度管理された環境、スピンドル冷却システム、CNC コントローラーにフィードバックする熱変位センサーが組み込まれています。リアルタイム補正アルゴリズムは、測定された熱ドリフトに基づいてツールの位置を調整し、最終的な部品の寸法が仕様内に収まるようにします。

さらに、エアベアリングスピンドルと静圧ガイドウェイの使用により、機械的接触摩擦が排除され、発熱が低減され、動作の滑らかさが向上します。これらの機械要素は、アクティブな振動減衰と組み合わされて、マイクロシャフトで Ra < 0.05 μm の表面粗さ値を達成するために不可欠な安定した切削ゾーンを作成します。これらの原則を単一のプラットフォームに統合することが、最先端のテクノロジーを定義します。マイクロシャフト部品超精密旋削加工.

3. マシンのアーキテクチャとツールの要件

超精密マイクロターニングに使用される工作機械は、通常のCNC旋盤とは根本的に異なります。サブミクロンの位置決め分解能、最小限の熱膨張、優れた静的および動的剛性を提供する必要があります。主なアーキテクチャ上の特徴は次のとおりです。

• 花崗岩またはポリマーコンクリートベース– 高い減衰性と熱慣性を提供し、作業ゾーンを床の振動から隔離します。
• リニアモータードライブ– バックラッシと摩擦を排除し、最大 2g の加速度と ±0.1μm の位置再現性を実現します。
• 静圧軸受または空気静圧軸受– ほぼゼロの摩擦と優れたラジアル/アキシャル剛性でスピンドルとスライドウェイの両方をサポートします。
• 高解像度エンコーダー– 通常、閉ループフィードバック用の分解能 0.01μm のレーザー干渉計またはガラススケールタイプ。
• クイックチェンジ機能付き刃物台– 最小 2μm のエッジ半径を持つダイヤモンド、CBN、またはコーティングされた超硬インサートに対応します。

工具の選択も同様に重要です。超精密旋削加工では、非常に硬度が高く摩擦係数が低いため、非鉄材料には単結晶ダイヤモンド工具が好まれることがよくあります。鉄合金の場合、多結晶立方晶窒化ホウ素 (PCBN) またはセラミックインサートが使用されますが、マイクロチッピングを避けるためにより慎重な刃先処理が必要です。工具ノーズ半径は、希望する表面仕上げとシャフトのアスペクト比に応じて、通常 0.05 mm から 0.2 mm の範囲になります。

さらに、工具の摩耗監視も不可欠です。たとえ 1μm の逃げ面摩耗でも、有効な切削形状が変化し、表面品質が低下する可能性があります。最新の機械には、アコースティック エミッション センサーまたはフォース ダイナモメーターが組み込まれており、摩耗の進行を検出し、工具交換を自動的に開始するため、製造されるすべての部品が超精密基準を満たしていることが保証されます。

4. 材料の選択と機械加工性

すべての材料が超精密微細旋削加工に同様に適しているわけではありません。材料の被削性によって、達成可能な表面仕上げ、工具寿命、寸法安定性が決まります。一般的に加工される材料には次のようなものがあります。

材料ごとに、速度、送り、切込み深さなどの切削パラメータを慎重に調整する必要があります。たとえば、アルミニウム合金はダイヤモンド工具を使用して最大 500 m/min の速度で回転できますが、チタンは過度の工具の摩耗を避けるために 80 m/min 以下の速度が必要です。冷却剤の種類と供給方法の選択も異なります。ステンレス鋼では摩擦を減らすために油ベースの冷却剤が好まれますが、アルミニウムでは熱放散を改善するために水混和性の流体が一般的です。

近年、熱歪みを生じさせることなく切削温度を下げ、工具寿命を向上させるため、難削材の加工において極低温冷却 (液体窒素) の使用が注目を集めています。このアプローチはコストはかかりますが、研削加工に匹敵する表面仕上げを備えた焼入れ鋼 (最大 60 HRC) の超精密旋削加工を可能にしました。

5. プロセスパラメータとその品質への影響

切削速度、送り速度、切込み深さの相互作用によって、完成したマイクロシャフトの品質が決まります。各パラメータは、表面の粗さ、真円度、残留応力に明確な影響を与えます。

• 切削速度(Vc)– 速度が高くなると、一般的に構成エッジが減少し、より滑らかな表面が生成されますが、工具の摩耗と熱負荷も増加します。最適な速度は通常、ツールの推奨範囲の上限で見つかります。
• 送り速度 (f)– 1 回転あたりの送りは、理論上の表面粗さに直接影響します (所定のノーズ半径の場合、Ra ≈ f² / (8・r))。送りを低くすると仕上げは向上しますが、生産性が低下します。超精密のために、送りは 1μm/rev から 5μm/rev の間に設定されることがよくあります。
• 切込み深さ(ap)– 安定した切削を確保するには、深さはノーズ半径の少なくとも 2 倍である必要がありますが、過度の深さは半径方向の力とたわみを増加させます。マイクロシャフトの場合、深さは10μm～50μmが一般的です。

複合効果を説明するために、ダイヤモンド工具 (ノーズ半径 0.05 mm) で回転させた真鍮のマイクロシャフト (直径 0.5 mm) を考えてみましょう。 Vc = 300m/min、f = 2μm/rev、ap = 20μm を使用すると、理論上の Ra は約 0.01μm となり、超精密範囲内に十分収まります。ただし、送りが 2 倍の 4μm/rev になると、Ra は 0.04μm に増加します。これはまだ許容可能ですが、重要な用途では限界に近づいています。

実際には、パラメータの選択ではマシンのダイナミクスも考慮する必要があります。特定の主軸速度と送りの組み合わせによっては、不安定な切削条件 (びびり) が発生し、シャフト表面に目に見える振動跡が残ることがあります。高度なプロセス監視システムは、加速度計を使用してびびりを検出し、主軸速度または送り速度を自動的に調整してびびりを抑制し、生産バッチ全体で一貫した表面品質を保証します。

6. 品質保証: 測定と計測

マイクロシャフトが超精密仕様を満たしていることを確認するには、ナノメートル分解能の測定機器が必要です。以下のテクノロジーが一般的に採用されています。

1. 干渉計による長さ測定– レーザー干渉計を使用して、直径と長さを±0.1μm以上の精度で測定します。
2. 真円度測定– 高精度スピンドルと LVDT プローブを使用して実行。真円度誤差は0.2μm未満を達成可能です。
3. 表面形状測定– 接触または非接触（白色光干渉法）プロファイラーは、シャフト表面全体の Ra 値と Rz 値を測定します。
4. 三次元測定機（CMM）– 複数の特徴を持つ複雑なマイクロシャフトの場合、スタイラス直径が 0.5 mm 以下の CMM で形状と位置の許容差を検査できます。
5. 光学コンパレータとビジョンシステム– 大量生産のための迅速な非接触寸法チェックを提供します。

寸法検査に加えて、材料の完全性は硬度試験 (マイクロビッカース) と残留応力測定 (X 線回折) によって評価されます。これらは、その後の熱処理や締り嵌めによる組み立てが行われるシャフトにとって特に重要です。統計的プロセス管理 (SPC) チャートは重要なパラメーターに対して維持されるため、プロセスのドリフトを早期に検出し、不適合部品が製造される前に修正措置を講じることができます。

測定環境も加工環境と同様に管理する必要があることに注意してください。温度変動、気流、床の振動はすべて、測定誤差を引き起こす可能性があります。したがって、計測研究所は通常、±0.1°C の温度安定性と防振テーブルを備えたクリーン ルームに設置されています。

7. 重要な産業全体にわたるアプリケーション

の需要マイクロシャフト部品超精密旋削加工小型化と精度が交渉の余地のない、いくつかの高価値セクターによって推進されています。

• 医療機器– ガイドワイヤー、カテーテルコンポーネント、および外科用マイクロドリルには、組織の外傷を最小限に抑えるために、優れた真直性と滑らかな表面を備えたシャフトが必要です。ステンレス鋼とニチノールが一般的な材料であり、このプロセスにより、表面の粗さが細菌の付着を促進しないことが保証されます。
• 航空宇宙– 燃料計量バルブ、油圧アクチュエーター、ジャイロスコープ ジンバルには、極端な温度と圧力に耐える必要があるマイクロシャフトが含まれています。インコネルとチタン合金の超精密旋削加工により、必要な耐疲労性と寸法安定性が得られます。
• 自動車– ディーゼルおよびガソリン エンジンの燃料噴射システムは、ミクロンレベルの精度で計量オリフィスを制御するマイクロシャフトを使用しています。このプロセスにより摩擦と摩耗が軽減され、燃費の向上と排出ガスの削減に貢献します。
• エレクトロニクス– ハードディスクドライブ、カメラスタビライザー、ドローンジンバル用の小型モーターは、回転精度を維持するために振れを最小限に抑えたマイクロシャフトに依存しています。銅ベリリウムと硬化鋼は、電気的および機械的特性を考慮して選択されることがよくあります。
• 光学およびフォトニクス– 光ファイバーのアライメントスリーブとマイクロ位置決めステージには、サブミクロンの精度で光を導くシャフトが含まれています。旋削加工により、傷や汚れのない表面が得られ、光損失が低くなります。

これらの各用途において、直径が 0.1 mm までで、長さ対直径の比が 30:1 を超えるシャフトを一貫して製造できる能力が、競争上の差別化要因となります。このプロセスにより、同じマイクロシャフト上にテーパー、溝、ねじなどの複雑な形状を作成することも可能になり、二次加工の必要性が減ります。

8. 永続的な課題と緩和戦略

進歩したにもかかわらず、マイクロシャフト部品超精密旋削加工は継続的な注意を必要とするいくつかの固有の課題に直面しています。

• ワークのたわみ– 前述したように、細いシャフトは切削力を受けると曲がります。軽減策には、心押し台サポート (ライブセンター) の使用、切込み深さの低減、力のバランスを取るための逆回転ツールパスの採用などが含まれます。
• 工具の摩耗– ダイヤモンド工具でも時間の経過とともに摩耗し、表面仕上げに影響を与えます。定期的な工具検査と工程中の摩耗モニタリングは不可欠です。コーティングされた工具と高度な潤滑剤により工具寿命が延長されます。
• 熱歪み– 切断中に発生する熱により、ワークピースと機械構造の両方が膨張する可能性があります。クーラントの適用、エアカット技術、および機械のウォームアップルーチンは、熱平衡を維持するのに役立ちます。
• バリの発生– カットの入口と出口に小さなバリがあると、シャフトの機能が損なわれる可能性があります。電気化学的バリ取りや研磨フロー機械加工などのバリ取りプロセスは、多くの場合、後処理ステップとして追加されます。
• 表面の汚染– 微粒子や冷却剤の残留物は表面の品質に影響を与える可能性があります。超クリーンな加工環境と後工程の洗浄 (超音波洗浄など) が標準的な方法です。

これらの課題に総合的に対処するために、多くのメーカーは、プロセス データ (力、温度、振動) を継続的に収集し、新しいバッチごとに最適なパラメーターを予測する機械学習モデルにフィードバックする「閉ループ」アプローチを採用しています。このデータ主導の戦略により、複雑なマイクロシャフト形状の初回パス歩留まりが 80% 未満から 95% 以上に向上することが実証されました。
