厳しい公差の機械加工

Sanluo Precision は、中国における厳しい公差加工の大手メーカーおよびサプライヤーであり、厳格な公差管理技術に重点を置き、顧客に高精度のサービスを提供しています。ハイエンド製造業向けにプロ仕様の高精度加工サービスを提供し、複雑かつ困難な部品のカスタマイズをサポートします。当社はIT1～IT7公差の精密部品を生産することができ、厳しい公差加工に対するさまざまな業界の厳しい要件を完全に満たします。

お問い合わせを送信

製品説明

公差制御機能

Sanluo Precision の厳しい公差加工では、厳密な公差管理を実施しています。はめあい公差 (シャフト h2/h3 等級、穴 H2/H3 等級、公差域 ±0.002 ～ 0.008mm)。幾何公差（真円度0.0005～0.005mm、平面度0.0005～0.015mm、直角度0.001～0.02mm、同心度0.002～0.015mm、振れ0.002～0.03mm、位置公差0.002～0.05mm）。表面粗さRa0.05～1.6μm。

ワークステーションの精度

寸法精度	L（X）	W（Y）	H（Z）	サウスウェールズ州	GD
単位：±/mm	0.001	0.0005	0.0001	0.002	0.001
幾何学的精度	平坦度	並列処理	直角度	対称	位置公差
単位：±/mm	0.0003	0.001	0.001	0.002	0.002
生産能力	1～999999個	1～999999個	1～999999個	1～999999個	1～999999個
生産サイクル	3～20日	3～20日	3～20日	3～20日	3～20日

公差加工方法

Sanluo Precisionの加工工場では、精密旋削（直径φ0.05～500mm、公差IT6級±0.003～0.006mm、真円度0.003mm）、精密フライス加工（平面公差±0.002mm、穴位置公差±0.015mm）、精密研削（円筒研削/内面研削/平面）など、厳しい公差加工のためのさまざまな加工技術を採用しています。研削、公差IT5級±0.001mm、真円度0.001mm）、精密ボーリング（口径φ10～500mm、公差IT5級±0.002～0.01mm）、精密穴あけ（径φ0.1～50mm、位置公差±0.02mm）、治具ボーリング（穴位置精度±0.002mm、精密金型・治具用）。

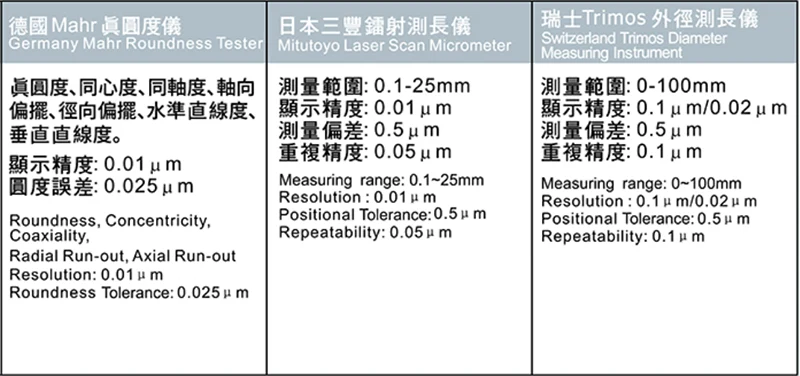

公差検査保証

三羅精密は厳しい公差加工の専門メーカーとして、厳格な検査保証を実施しています。適用例：精密金型（キャビティ寸法公差±0.01mm、プレス金型ギャップ公差±0.005mm）、精密治具（位置決めピン穴H7級±0.005mm、位置決め精度±0.01mm）、測定器（マイクロメータアンビル平面度0.003mm、プラグゲージ公差±0.002mm）、精密伝動装置（ギヤ歯形IT6級、ベアリング内外輪IT5）グレード±0.002mm）、油圧および空圧（シリンダーボアH7グレード±0.006mm、スプール嵌合公差±0.003mm）。当社は、Bosch、ZF、NSK などの企業にカスタマイズされた高精度機械加工サービスを直接または間接的に提供しており、年間生産量は 200,000 個、認定率は 99.8% です。

機器の技術的パラメータ

パラメータのカテゴリ	パラメータの詳細
設備型式	リニアモーター駆動3軸高速マシニングセンタ JDSGT400
コアの位置決め	サブミクロンレベルの超精密加工に
駆動方式	3軸ともデュアルリニアモーター駆動を採用
キーの精度	最大 0.8 ミクロンの繰り返し位置決め精度。穴位置精度は 100 mm の範囲内で 1 ミクロン未満です。
コアテクノロジー	ダイレクトドライブ、温度制御、自社開発JD60 CNCシステム精密加工機能、高精度サーボドライブシステムを統合
コアアドバンテージ	「表面は機能面」の優れた効果へのこだわり
代表的な用途	精密光学金型、半導体部品、高精度構造部品、その他寸法や表面品質に厳しい要件がある製品の厳しい公差加工

パラメータのカテゴリ	パラメータの詳細
設備型式	マイクロ5ミクロンレベルの高精度5軸マシニングセンタ
コアの位置決め	高い運動性能と小型高付加価値部品の高精度加工を実現
キーの精度	繰り返し位置決め精度 0.0005mm、位置決め精度 < 0.002mm
スピンドルシステム	最高主軸速度 60,000 rpm
構造上の特徴	総重量550kgのコンパクトな構造。 60本の工具を収納できる3層ツールマガジンを装備。加工エリアパレットシステムは6つのゼロ点治具を保持可能
省エネと環境保護	非常に低いエネルギー消費 (<500W)、オイルミストコレクターを装備
CNCシステム	ドイツのベッコフシステム
ストローク(X/Y/Z)	78 / 56 / 50mm
代表的な用途	ミニチュアエンジニアリングコンポーネント、小さな貴金属部品などの厳しい公差の機械加工。
