ワイヤ放電加工

Sanluo Precision は、中国のワイヤ放電加工の専門メーカーおよびサプライヤーであり、ワイヤ放電加工において 15 年以上の業界経験があります。医療機器、金型部品、精密機械部品等の産業分野のお客様に向けて、高精度なカスタマイズワイヤ放電加工サービスを提供しています。複雑なステーションや困難な部品加工をサポートし、さまざまな導電性材料の精密ワイヤー放電加工のニーズを満たすことができます。

お問い合わせを送信

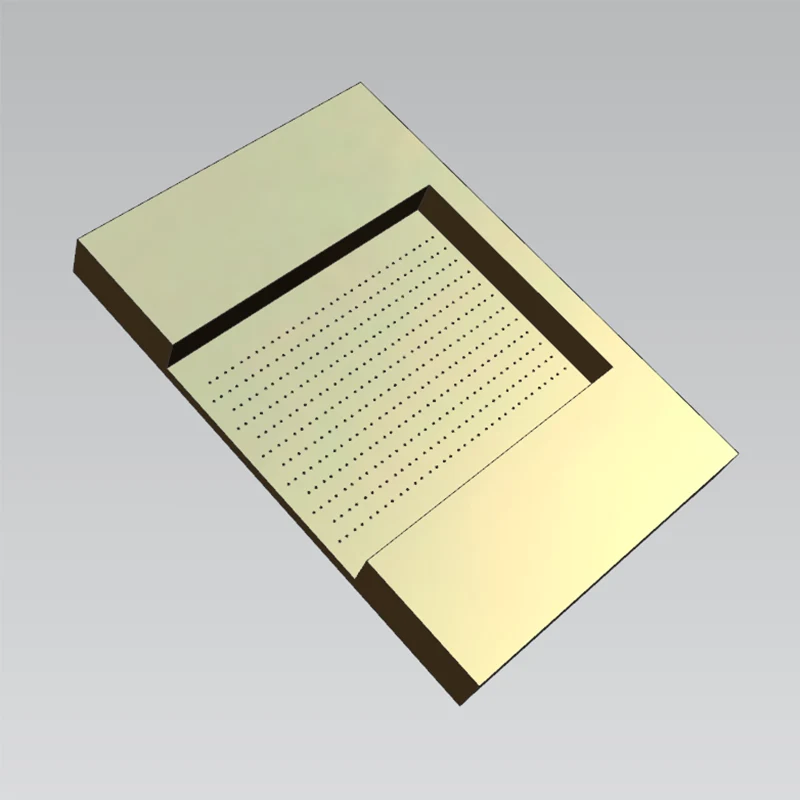

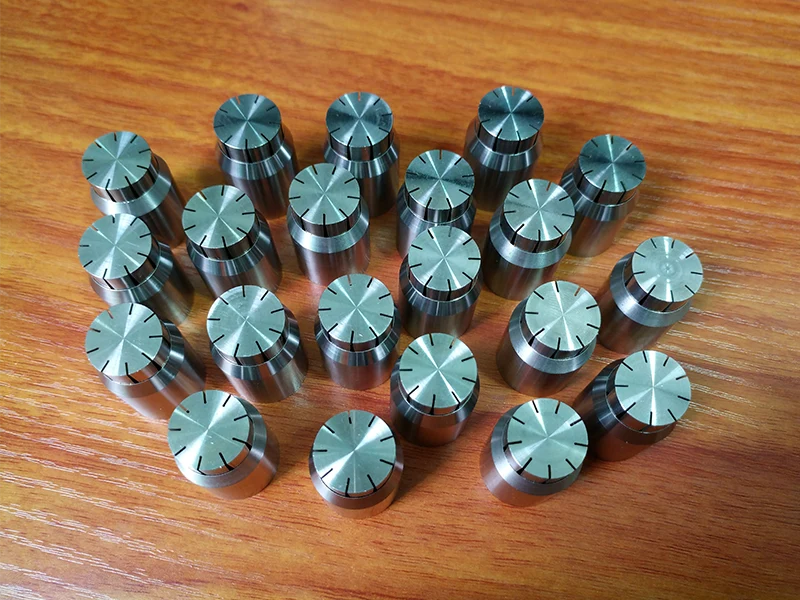

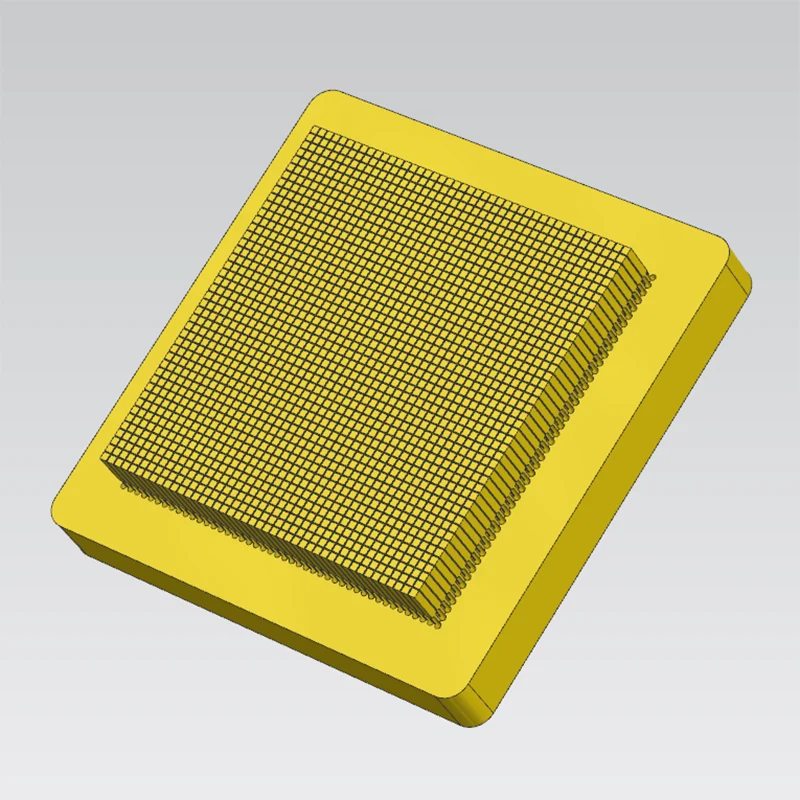

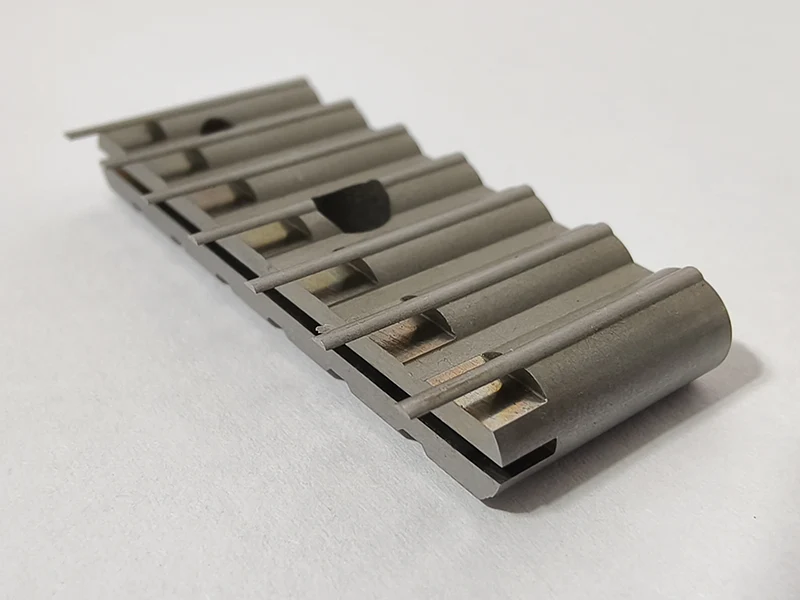

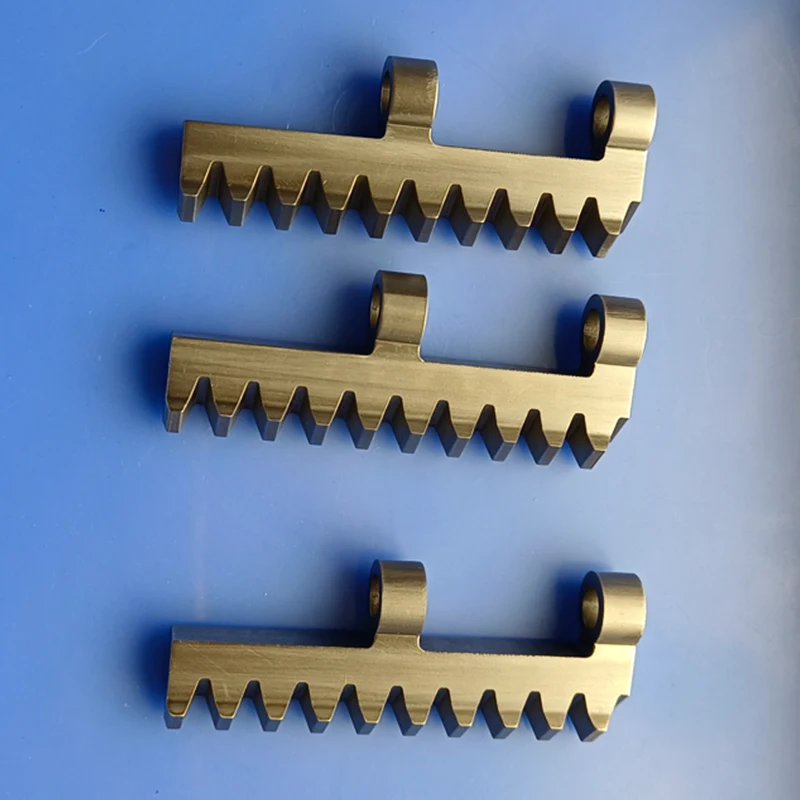

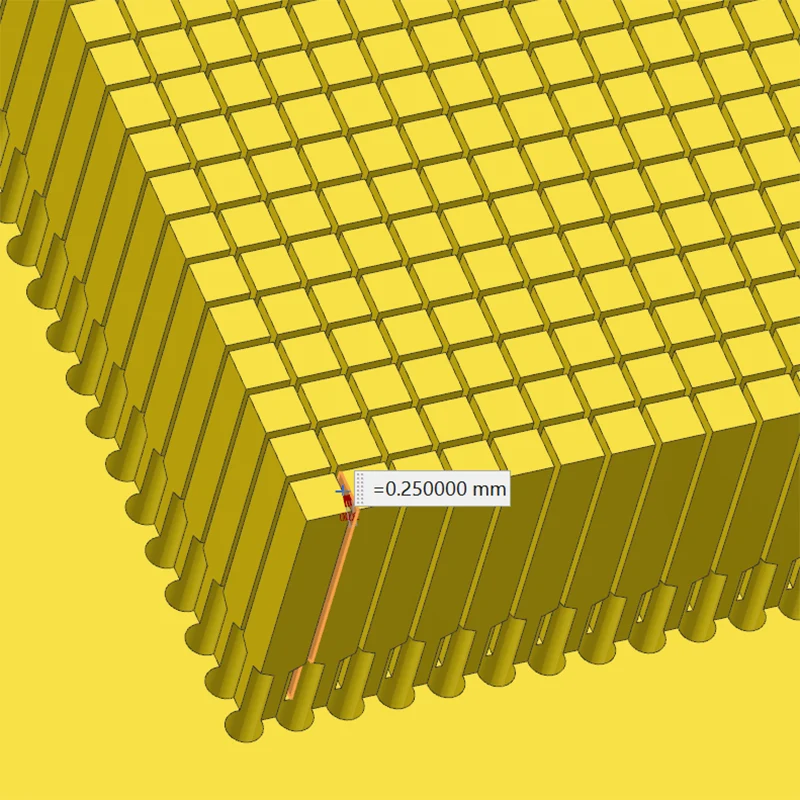

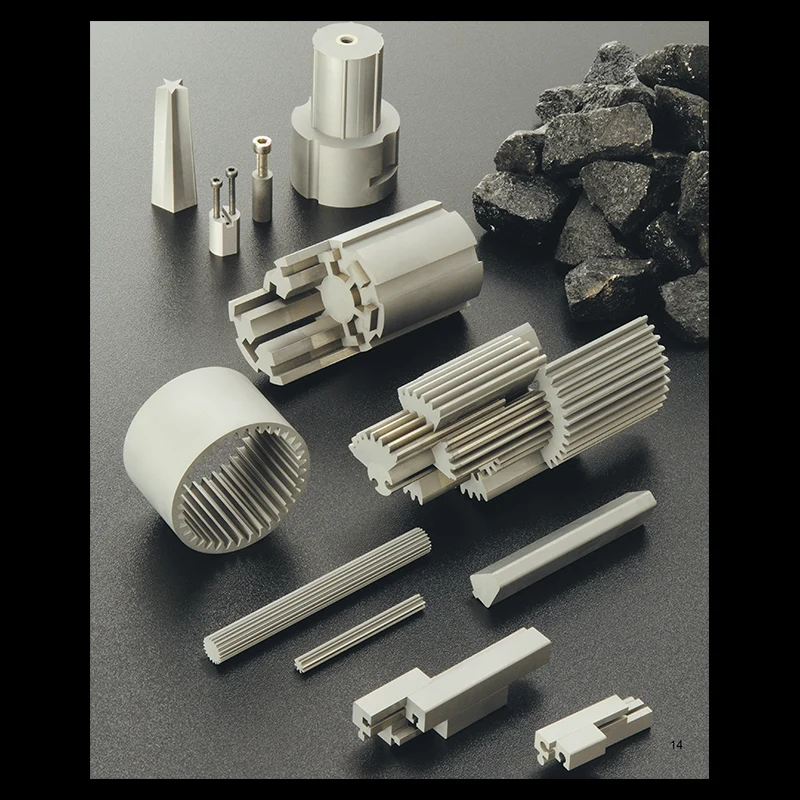

製品説明

三羅精密はワイヤー放電加工の専門メーカーとして、非常に厳格な品質管理を行っています。 CAD/CAM ソフトウェアを使用して切断パスをシミュレーションおよび生成し、電極ワイヤの放電ギャップを自動的に補正します。荒切削では効率を重視し、大電流で素早く切削します。仕上げ切削では精度と面粗さを確保するために低電流が必要です。

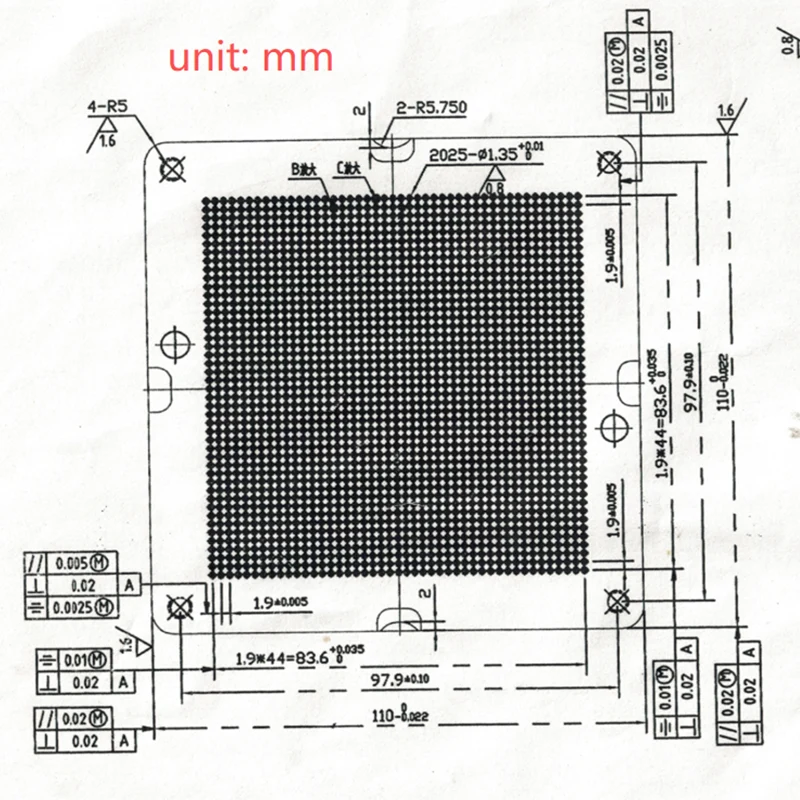

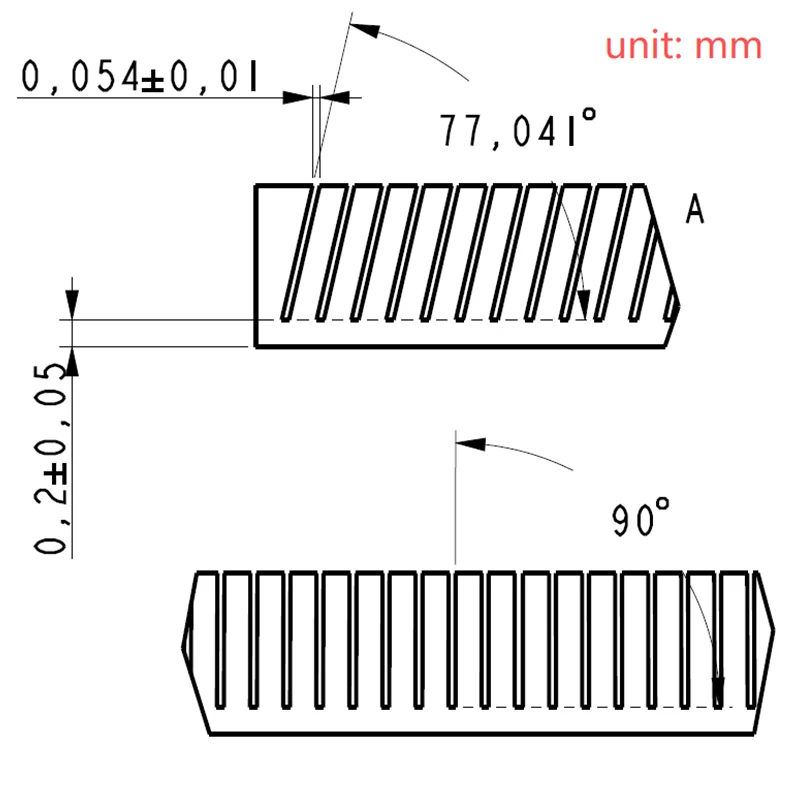

測点精度

寸法精度	L（X）	W（Y）	H（Z）	SH	サウスウェールズ州
単位：±/mm	0.001	0.001	0.001	0.001	0.002
幾何学的精度	平面度	平行度	直角度	粗さ	対称
単位：±/mm	0.001	0.002	0.002	Ra0.2	0.002
生産能力	1～999999個	1～999999個	1～999999個	1～999999個	1～999999個
生産サイクル	3～20日	3～20日	3～20日	3～20日	3～20日

ワイヤ放電加工の加工原理

Sanluo Precision の加工工場で使用されるワイヤ放電加工は、移動する金属ワイヤをツールの電極として使用し、ワークピースをもう一方の電極として使用します。 2つの電極間にはギャップがあり、パルス電源の作用により火花放電が発生し、電食により切断されます。加工原理は、金属ワイヤが80～200m/minの速度で移動し、放電ギャップが0.01～0.02mm、単一パルスのエネルギーは非常に小さいですが、周波数は非常に高く、毎秒数万回の放電により材料を継続的に侵食して切断シームを形成します。

設備技術と能力

ワイヤ放電加工装置は加工精度と効率に応じて低速ワイヤカット装置に分けられ、加工精度は±0.002mm～±0.003mm、表面粗さRa0.2μm～0.4μm、切断厚さ≤400mm、テーパ切断±30°です。中速ワイヤー放電加工の加工精度は±0.005～0.008mm、表面粗さRa0.8～1.6μm、加工厚さ500mm以下、低価格です。高速ワイヤ放電加工による加工精度は±0.015mm～0.02mm、表面粗さRa2.5μm～3.2μm、切断厚さ≦600mmと高能率です。電極線材には銅線、モリブデン線、亜鉛メッキ線などがあり、直径は0.1mm～0.25mmです。部品精度と加工効率を総合的にバランスさせて、リーズナブルなワイヤ放電加工機を選定いたします。

品質保証能力

荒切削、中仕上げ切削、仕上げ切削、精密トリミングという複数の切削方法が採用され、徐々に図面精度に達します。この装置には、レーザープローブを使用して寸法を検出し、許容値とワイヤロスを修正するオンライン検査が装備されています。ワイヤー放電加工後、画像測定器で形状精度を測定し、粗さ計で表面品質を検出します。

ワイヤ放電加工装置の技術パラメータ

主な特長：小型精密部品（時計部品、光学部品など）に適した超精密ワイヤ放電加工機です。

カテゴリ	パラメータ
機械仕様	・ワークテーブルストローク(X×Y)：500×400mm ・Z軸ストローク：310mm ・最大ストローク(X×Y)：500×400mmワーク重量：800kg・電極線径：0.07～0.3mm（標準0.20mm）・ワークテーブルサイズ：850×730mm
処理性能	- 最大。切断効率: 250mm²/min- 最高の表面粗さ: Ra≤0.1μm- ワイヤ移動速度: <15m/min- 最大切削テーパ: ±10°/300mm (オプションで±45°/40mm)
精度指数	・ピッチ加工精度：±1μm・繰り返し位置決め精度：±0.001mm・真円精度：0.76μm（真円加工）
自動化機能	・自動結線装置AWF-4：0.07mm細線対応・ガイドレール＋ネジの2重位置決め：精度保持力向上・45°大テーパ加工にも対応（オプション）
その他	・制御方式：FANUCシリーズ 31i-WB・作動液タンク容量：550L・濾過精度：3μm（ペーパーフィルター2枚）
代表的な用途	精密ワイヤー放電加工部品等

パラメータ	仕様
ストローク(X×Y×Z)	400×300×305mm(柱立ち上がり仕様420mm)
U/V軸ストローク	±120×±120mm
最大。ワークサイズ・重量	640×540×305mm / 500kg
作業台サイズ	640×540mm (一体型「角型」焼入れディスク)
最大。加工精度	コーナー精度±1μm、真円度精度2μm以下
最高の表面粗さ	Ra0.03μm/Rz0.4μm（デジタルFS電源、超硬材t10mm）
最大。切断効率	350mm²/分
電極線径	0.1～0.3mm（標準）、オプションで0.05mm極細線も対応可能
駆動方式	XYUV軸スリーブ型リニアモーター＋光電駆動方式
特殊技術	9グリッドマトリックス補正、ADVANCE PLUS制御、D-CUBES IoTシステム
代表的な用途	精密ワイヤー放電加工部品など
