医療機械加工のサプライヤーは、機械の数だけで選ばれるわけではありません。米国のデバイス チームは、サプライヤーが必要な形状を保持し、材料の同一性を保持し、検査結果を文書化し、管理された CAD データを保護し、リリースどおりに図面を製造できない場合に迅速に通信できるという証拠を必要としています。
Sanluo Precision は、中国の深センに本拠を置く精密 CNC 医療機械加工のメーカーおよびサプライヤーです。その機能には、5 軸加工、旋削フライス加工、スイス型およびセンタリング旋盤加工、CNC 旋削、精密研削、EDM、ワイヤ EDM、レーザー加工、微細加工が含まれます。同社はカスタム部品の一体開発から量産まで対応しており、人工関節ボールヘッド、脊椎固定部品、医療用ネジ、手術器具、血管部品、人工心臓部品、診断機器部品、超音波プローブ関連部品などの医療用途を列挙している。
実際的な問題は、単に「この店はその部品を製造できるか?」ということではありません。工場が部品を繰り返し製造し、何を製造したかを証明し、製造時に設計やプロセスの弱点が明らかになった場合に正しく対応できるかどうかが重要です。
Sanluo Precision は、医療機械加工サービスを、製品開発から量産までの全プロセス技術サービスであると説明しています。記載されているワークフローでは、CAD/CAM/CAE ツール、CATIA モデリング、Mastercam プログラミング、ANSYS 分析、MES による生産管理が使用されます。この組み合わせは、部品の固定が難しい場合、深い内部形状がある場合、薄い壁が含まれる場合、または同心性を維持するために複数の操作が必要な場合に関連します。
図面レビューの場合は、許可されている場合はネイティブ CAD ファイル、リリースされた図面、改訂履歴、材料仕様、予想される年間生産量、および機能に重要な既知の機能を提供します。工具アクセスの問題、サポートされていない壁、鋭い内部コーナー、難しい基準、バリの危険性、EDM、研削、または二次作業が必要となる可能性のある特徴を特定するようサプライヤーに依頼してください。有用な DFM レビューでは、部品が「機械加工可能」であるという一般的な記述ではなく、具体的な変更案が得られるはずです。
プロトタイプのサポートについても、商業的な観点から議論する必要があります。最初の品物が生産用と同じ材料グレード、機械、工具のアプローチ、検査装置、仕上げルートを使用するかどうかを確認します。異なるプロセスで作成されたプロトタイプは、設計を証明する可能性がありますが、量産時の再現性についてはほとんどわかりません。 Sanluo は、一括注文だけでなく大量生産プログラムもサポートしているため、バイヤーはそれらの段階間で製造計画がどのように変更されるかを尋ねるべきであると述べています。
RFQ では、「ステンレス鋼」や「チタン」だけでなく、正確な材料グレードと状態を特定する必要があります。 Sanluo では、サポートされている材料として、インプラントおよびインターベンショングレードのステンレス鋼、チタン合金、高温合金、セラミック、タングステン鋼、PEEK、PEI、PAI、UPE を挙げています。該当するグレード、熱処理、硬度条件、ロットのトレーサビリティ、および証明書の要件は、依然として設計および品質文書から得られる必要があります。
公差は機能に関連付けられる必要があります。すべてのフィーチャに厳しい公差を適用するのではなく、真の重要な寸法、データム関係、振れ、平面度、円筒度、ねじ要件、および表面仕上げの制限をマークします。それぞれの重要な特性がどのように検査されるかを尋ねます。サプライヤーは、位置精度のために CMM を使用し、小さなプロファイルには光学システムを、ネジには校正済みゲージを、シールまたは座面には表面仕上げ装置を使用する場合があります。測定の不確かさと設定が適切である場合にのみ結果が意味を持つため、検査方法は重要です。
表面処理は部品定義の一部として記載する必要があります。陽極酸化、不動態化、電解研磨、コーティング、熱処理、洗浄、マーキング、滅菌の適合性により、寸法や表面の化学的性質が変化する可能性があります。パッケージングにも同様の注意が必要です。部品に個別の袋、清潔な取り扱い、保護キャップ、湿気管理、ロットラベル、またはリビジョンごとに個別の梱包が必要かどうかを定義します。これらの詳細は、最初の出荷後に、良好な機械加工部品に傷が付いていたり、ロットごとに混ざっていたり、識別不可能な状態で到着したりした場合に緊急になることがよくあります。

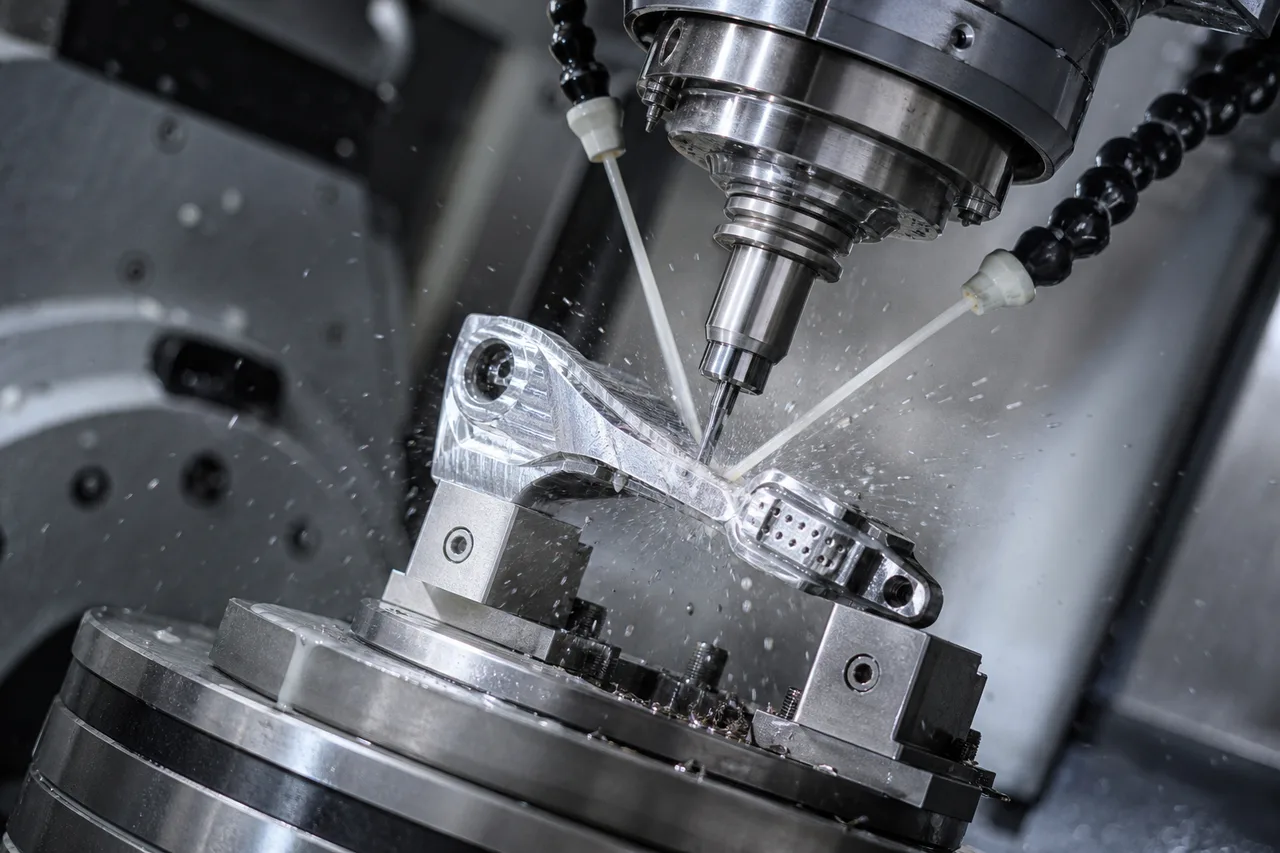

プロセスの選択は、部品の形状、材料、公差スタック、および数量に従う必要があります。 5 軸加工は、より少ないセットアップで複数の面に到達する必要がある場合、複合面で工具の方向を制御する必要がある場合、または繰り返しの再固定により位置精度が脅かされる場合に役立ちます。セットアップ数を減らすことができますが、健全なデータムの計画と検査の必要性がなくなるわけではありません。 5 軸加工機では、データム構造が不十分に定義されていることが依然として問題です。
スイス タイプの機械加工は、通常、旋削加工、交差穴、ねじ山、および繰り返しの生産需要を伴う小さくて長くて細い部品に最適です。ガイドブッシュのサポートは、切断ゾーン付近のたわみを制御するのに役立ちます。旋削フライス加工は、回転フィーチャーとフライス加工された平面、スロット、穴、または軸外の詳細を組み合わせた部品に適しています。機械間の移動を減らすことができ、同心性を維持し、取り扱い時間を短縮するのに役立ちます。
EDM およびワイヤ EDM は、従来の切断では狭いスロット、鋭い内部プロファイル、硬い材料、または複雑な輪郭に到達できない場合に適しています。トレードオフは、プロセス時間と、リキャスト層、熱の影響を受ける領域、および該当する場合にはプロセス後の洗浄を制御する必要性です。ベアリング表面、緊密な円筒関係、または熱処理後の制御された仕上げには、精密研削がよく選択されます。微細加工には独自のリスクが伴います。つまり、工具の破損、バリの形成、材料のばらつき、形状が縮小するにつれて検査限界がより重要になります。
| プロセス | 一般的なフィット感 | 購入者のトレードオフを確認する |
|---|---|---|
| 5軸CNC | 複雑な輪郭のパーツと多面フィーチャー | 治具戦略、ツールへのアクセス、困難な表面の検証 |
| スイス型 | 小さくて細い旋削部品と繰り返し生産 | バーストック制御、ガイドブッシュのセットアップ、カットオフまたはエンドフィーチャの要件 |
| 旋削加工 | フライス加工または軸外のフィーチャを備えた回転部品 | 複合操作全体にわたるデータムの転送と同心性 |
| EDMまたはワイヤーEDM | 硬い材料、狭いスロット、アクセスできないプロファイル | 表面状態、フラッシング、クリーンアップ、サイクルタイム |
| 研削または微細加工 | 上質な仕上げ、小さな特徴、緻密な幾何学的制御 | バリ制御、検査能力、材料変動に対する感度 |

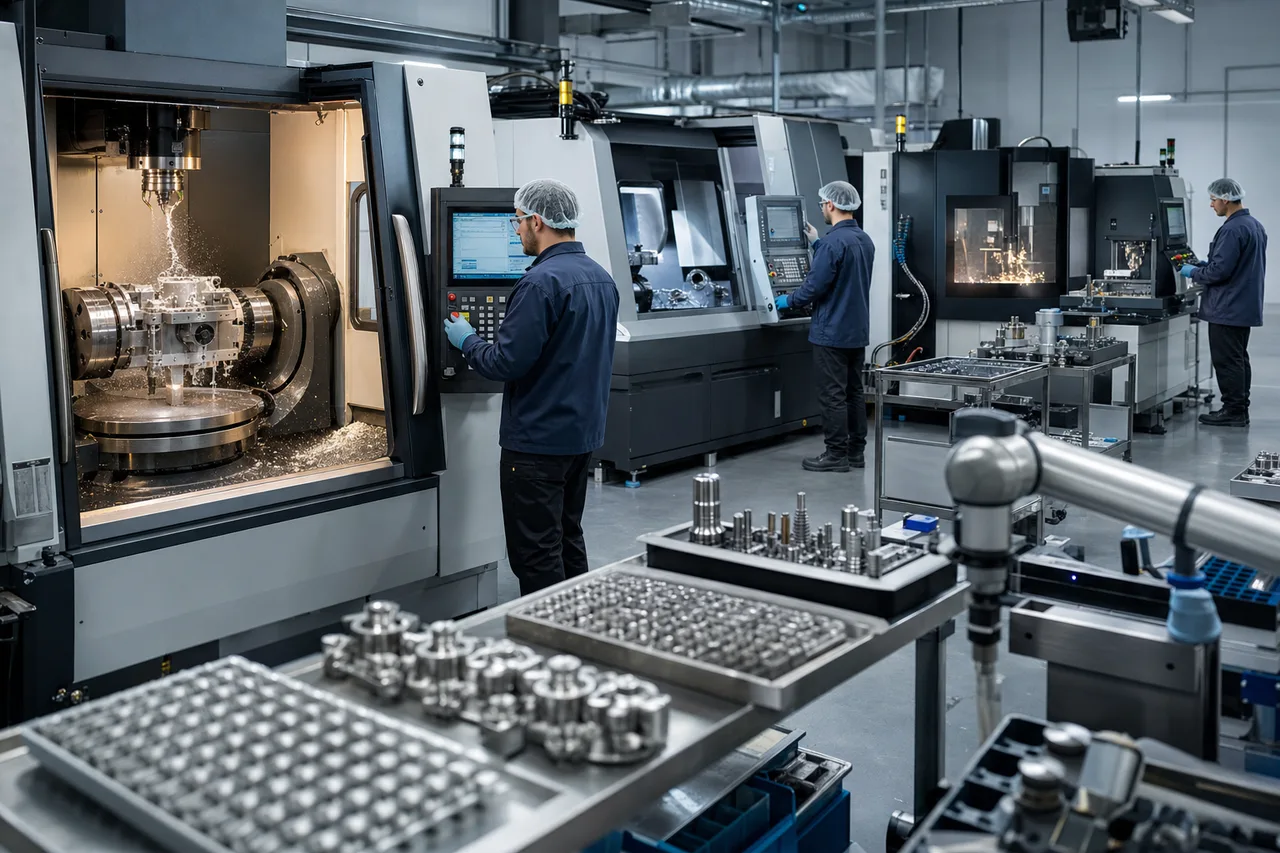

Sanluo が提供する幅広いサービスには、CNC 旋削、スイス式機械加工、旋削フライス加工、研削、EDM、ワイヤ EDM、レーザー加工、微細加工が含まれます。サウンドソーシングに関する会話では、どのルートが提案されるのか、なぜそれが部品に適合するのか、各主要な操作の後にどの特性がチェックされるのかを尋ねる必要があります。
完全な RFQ により、比較できない見積もりと技術レビュー後に価格が変更されるという 2 つの一般的な問題が軽減されます。サプライヤーが部品の外形だけでなく、部品のリスクを理解できるように十分な情報を送信します。次のシーケンスは、新しいコンポーネントと設計の転送に適しています。
中国を拠点とするサプライヤーの場合は、ファイルを交換する前に文書管理に関するディスカッションを追加します。どのファイル タイプが必要か、誰がファイルにアクセスできるか、リビジョンにどのように名前が付けられるか、古いデータがどのように削除されるかを決定します。部品が規制されている、または商業的に機密性の高い部品である場合、購入契約では機密保持、許可された下請け、工具の所有権、およびプロセス変更の承認について言及する必要があります。
Sanluo Precision は、医療機械加工の仕事を単独の切断以上のものとして提供しています。同社は、CAD/CAM/CAE、モデリングに CATIA、プログラミングに Mastercam、ANSYS 分析、MES 制御の生産、およびデジタル ツイン検証を使用する、接続されたワークフローについて説明しています。実際には、これらのツールは、設計レビューとモデルの整合性、ツールパスの作成、エンジニアリング分析、生産ステータスの管理、プログラムが機械に到達する前の仮想チェックなど、製造チェーンのさまざまな部分をサポートできます。
デジタルツインの検証機械、工具、治具、ストック、およびプログラムされた動作のデジタル表現を使用して、切断前に計画された動作をチェックすることを指します。その価値は、衝突、過度の工具の傾き、アクセスできない表面、および予期しない材料の状態を機械で検出するのにコストがかかる可能性がある、複雑な 5 軸加工で最も効果的です。これは初品検査に代わるものではありません。シミュレーションにより、ツールパスが妥当であることを確認できます。測定により、完成した部品が図面を満たしていることが確認されます。
MES制御による生産製造実行システムが、作業指示書、ルーティング、ステータス、プロセス記録などの生産情報を管理するために使用されることを意味します。医療機器の購入者にとって有益な質問は、完成したロットにどのような情報をリンクできるかということです。サプライヤーに、材料証明書、機械または操作の記録、検査結果、不適合措置、および出荷書類を部品番号とリビジョンに関連付けることができるかどうかを尋ねます。
同社はまた、5 軸加工、旋削フライス加工、センタリング旋盤加工のサポートについても述べています。これらの機能は難しいコンポーネントに関連していますが、購入者は特定の図面に対して提案されたルートを要求する必要があります。適切な技術パートナーは、プロセスが安定している場所、機密性の高い場所、および各段階でどのような証拠が生成されるかを説明します。 Sanluo のレビューをご覧いただけます精密CNC医療加工サービス議論を始める前に、RFQ パッケージと並べてください。
Sanluo が提供するアプリケーション リストには、インプラント関連コンポーネントと機器部品の両方が含まれています。人工関節ボールヘッド、脊椎固定装置、医療用ネジ、手術器具、緑内障器具、人工心臓部品、血管部品、診断機器部品、超音波プローブ関連部品などが含まれます。これらのアプリケーションはすべて同じ製造リスクを伴うわけではありません。研磨された座面、小さな手術器具、および筐体コンポーネントには、まったく異なる機械加工、検査、洗浄、および梱包管理が必要になる場合があります。
金属部品については、Sanluo 社はインプラントおよび介入グレードのステンレス鋼、チタン合金、耐熱合金、タングステン鋼を挙げています。チタンは切削界面で熱を発生し、不注意な工具選択や切りくず処理に反応しにくいため、難しい場合があります。ステンレス鋼の加工硬化挙動と被削性は大きく異なります。高温合金では、切削条件と工具の摩耗を注意深く制御する必要があります。タングステン鋼は硬度とエッジ摩耗の懸念をもたらし、特定の形状では EDM または研削に有利になる可能性があります。
リストされている非金属材料には、セラミック、PEEK、PEI、PAI、および UPE が含まれます。エンジニアリングポリマーは、単に金属を柔らかくしたものではありません。クリープ、湿気の吸収、クランプ時の変形、または機械加工後に異なる寸法挙動を示す可能性があります。セラミック部品は、公称形状が正しい場合でもエッジの欠けが発生する可能性があるため、特殊な工具や取り扱いが必要になる場合があります。 RFQ には、その材料がインプラント、器具、診断装置、または患者と接触しないアセンブリに使用されているかどうかを記載する必要があります。これは、洗浄、表面、文書化の期待が異なる可能性があるためです。
材料の選択はデバイス設計者の責任となります。サプライヤーは、機械加工に関する懸念事項にフラグを立て、製造に適したグレードを提案し、起こりそうな故障モードを特定することができますが、切断が容易であるという理由で、黙って材料を代替するべきではありません。生産を開始する前に、承認された材料リスト、証明書の形式、ロット識別、およびリサイクル内容、コーティング、または外部熱処理に関する制限を確認してください。
機械加工サプライヤーは製造証拠を提供します。デバイスのメーカーは、完成したデバイスの規制戦略、設計管理、リスク管理、検証、検証、市場への提出に対して引き続き責任を負います。その区別が重要です。適合証明書は、それ自体では、完全な医療機器が安全で、効果的であるか、適用されるすべての米国要件に準拠していることを証明するものではありません。
Sanluo の Web サイトには ISO 9001:2008 および ISO 14001:2004 認証がリストされています。購入者は、資格認定中に現在の証明書、範囲ステートメント、発行機関の詳細、および有効期限ステータスを要求する必要があります。リストされている規格は古い版であるため、サプライヤー品質手順のすべての要件に対応していると想定しないでください。サプライヤーが文書管理、校正、不適合製品、是正措置、トレーニング、サプライヤー管理、プロセス変更、記録保持をどのように管理しているかを尋ねてください。
トレーサビリティはロットレベルで定義する必要があります。コンポーネントによっては、入ってくる材料の熱やロットの情報を、作業指示、機械の動作、検査結果、外部加工、梱包ラベル、出荷に結び付ける必要がある場合があります。部品がシリアル化またはレーザーマーキングされている場合は、マーキングが表面にどのような影響を与えるか、またマークがどのように検証されるかを確認してください。逸脱が発生した場合は、最初の生産上の問題が発生する前に封じ込めと処理について合意します。
デバイスの製造元は、承認された図面、仕様、合格基準、および変更プロセスも管理する必要があります。機械加工サプライヤーは、変更がデバイスに影響を与える可能性がある場合、書面による許可なしに寸法、材質、仕上げ、またはプロセス ルートを変更してはなりません。サプライヤーの記録は、独自の設計および製造ドキュメントの代わりとしてではなく、品質ファイルへの制御された入力として扱います。
リードタイムは、最初のチップが切断される前に始まります。図面レビュー、見積、資材調達、プログラミング、治具、外装仕上げ、初品検査、修正、承認、国際輸送など、それぞれがスケジュールに影響を与える可能性があります。 1 つの大まかな納期見積もりを受け入れるのではなく、これらの段階を個別に依頼してください。材料が入手可能な場合はプロトタイプはすぐに完成しますが、特殊な合金、セラミック グレード、コーティング、または認定された外部プロセスが必要な場合は、生産のタイミングが変わる可能性があります。
検査に関する連絡は検査を開始する前に合意する必要があります。レポートの形式、単位、吹き出しの描画規則、サンプリング計画、欠落している特性の処理、および許容範囲外の結果をレポートする方法を確認します。複雑な部品の場合は、サプライヤーに機能別の検査データを提供するか、合否証明書のみを提供するかを問い合わせてください。最初の記事のレポートに関する短いビデオ通話は、多くの場合、長い電子メール チェーンよりも早くデータと解釈の問題を解決します。
安全な CAD の取り扱いには書面によるプロセスが必要です。可能であれば、制御された転送チャネルを使用し、ファイルを必要とする担当者へのアクセスを制限し、ファイル名と購入ドキュメントの現在のリビジョンを特定します。下請け業者が熱処理、塗装、研削、洗浄、検査用の CAD データを受け取るかどうかを明確にします。契約書には、下請け業者が管理されていない設計変更や独自モデルの再利用を許可しないことを明記する必要があります。
配達の準備には追跡番号以上のものが含まれます。輸出書類、コマーシャルインボイスの詳細、パッキングリスト、ロットラベル、証明書、検査報告書、受入検査計画を確認します。部品が汚染や表面の損傷に敏感な場合は、輸送中に部品を保護する方法を定義します。三羅さんカスタム医療用CNC加工サポート見積単価だけでなく、これらの運用要件に照らして評価する必要があります。
リリースされた図面、3D モデル、材料と仕上げの要件、予想される数量、目標のタイミング、および検査の予想を Sanluo Precision に送信します。製造が最も困難な機能、または間違えると最もコストがかかる機能を含めます。まだ開発中の場合は、そのように言ってください。サプライヤーは、当面の目標が設計フィードバックなのか、機能的なプロトタイプなのか、最初の製品なのか、それとも再生産なのかを知っていれば、より適切なアドバイスを提供できます。
プロセスの推奨事項、DFM コメント、プロセス外の仮定、検査計画、トレーサビリティ文書、段階的なリードタイム見積もりを求めます。複雑なコンポーネントや小型コンポーネントの場合は、見積を承認する前に、治具、工具のアクセス、バリ管理、表面処理、洗浄、および梱包の確認を要求してください。それが、技術的な明確性が最も低くなる点です。
図面パッケージと生産要件を Sanluo Precision と共有し、プロセスの選択、製造可能性、検査記録、プロトタイプから生産までの実際的なパスについて話し合います。
