CNC切断

当社の CNC 切断能力

CNC 切断は、当社の中核となる精密製造サービスの 1 つです。中国のプロの CNC 切断メーカーおよびサプライヤーとして、当社はレーザー切断、ワイヤー EDM、プラズマ切断、水誘導レーザー技術を含む包括的な数値制御切断ソリューションを世界中の顧客に提供しています。

当社の生産設備には、CNC 機械、数値制御旋盤、数値制御研削盤、レーザー切断システム、ワイヤー切断、放電加工、および 130 台を超えるさまざまな専門的な生産設備が含まれます。

レーザー切断

当社のファイバー レーザー切断システムは 1000 W ～ 12000 W の出力を備え、最大 30 mm の炭素鋼、最大 20 mm のステンレス鋼、最大 15 mm のアルミニウム合金を切断できます。切断精度は±0.05mmに達し、カーフ幅は0.1～0.3mm、切断面の直角度は0.3mm以下です。

• シートの厚さの変化に適応する自動エッジ検出およびオートフォーカス システム
• 最適な切断品質を実現する酸素、窒素、空気などの高圧アシストガス
• 切断速度は 3mm 炭素鋼で 15 ～ 20m/min、2mm ステンレス鋼で 10 ～ 15m/min
• 滑らかな断面、熱影響を受ける部分が最小限、材料の変形が少ない - 多くの場合、二次加工が不要です。

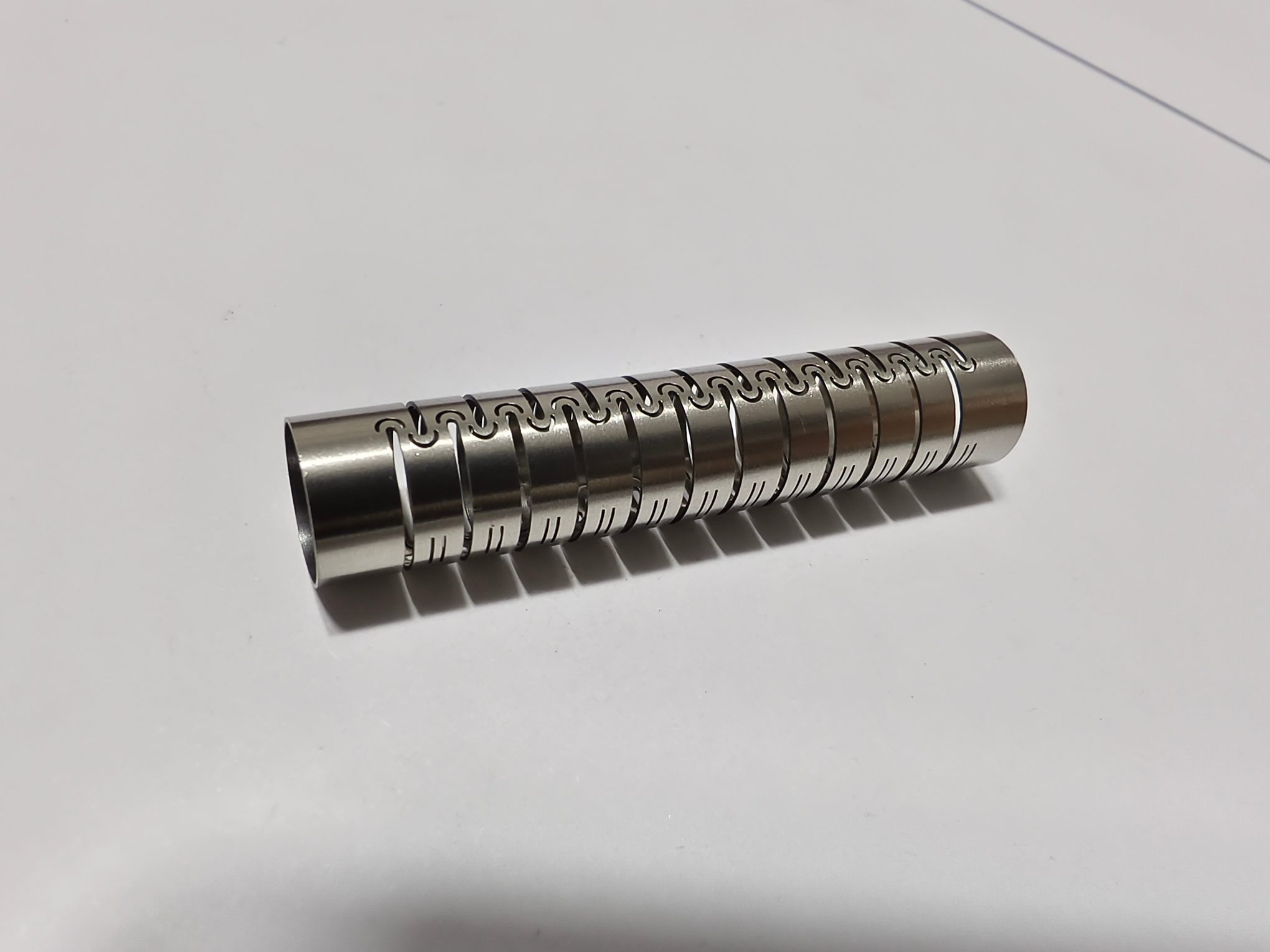

ワイヤー放電加工による切断

当社は、整形外科インプラントなどの複雑な構造向けに特別に設計された ZKH550 5 軸 CNC ワイヤ EDM マシンを運用しています。仕様には次のものが含まれます。

主な利点:高価な金型が不要で、設計変更にも迅速に対応でき、Ti6Al4Vチタン合金などの高硬度生体適合性材料の加工に優れています。

代表的な用途:整形外科用固定ネジ、骨プレート、髄内釘、精密金型部品。

プラズマ切断

6mm ～ 50mm の中厚板の CNC プラズマ切断により、バッチ粗加工に高速な処理速度と低コストを実現します。当社は、鉄骨構造物、シャーシキャビネット、エレベーター、農業機械、建設機械などの業界にカスタマイズされた CNC 切断サービスを提供しており、月間処理能力は 30 トン、納期遵守率は 99% です。

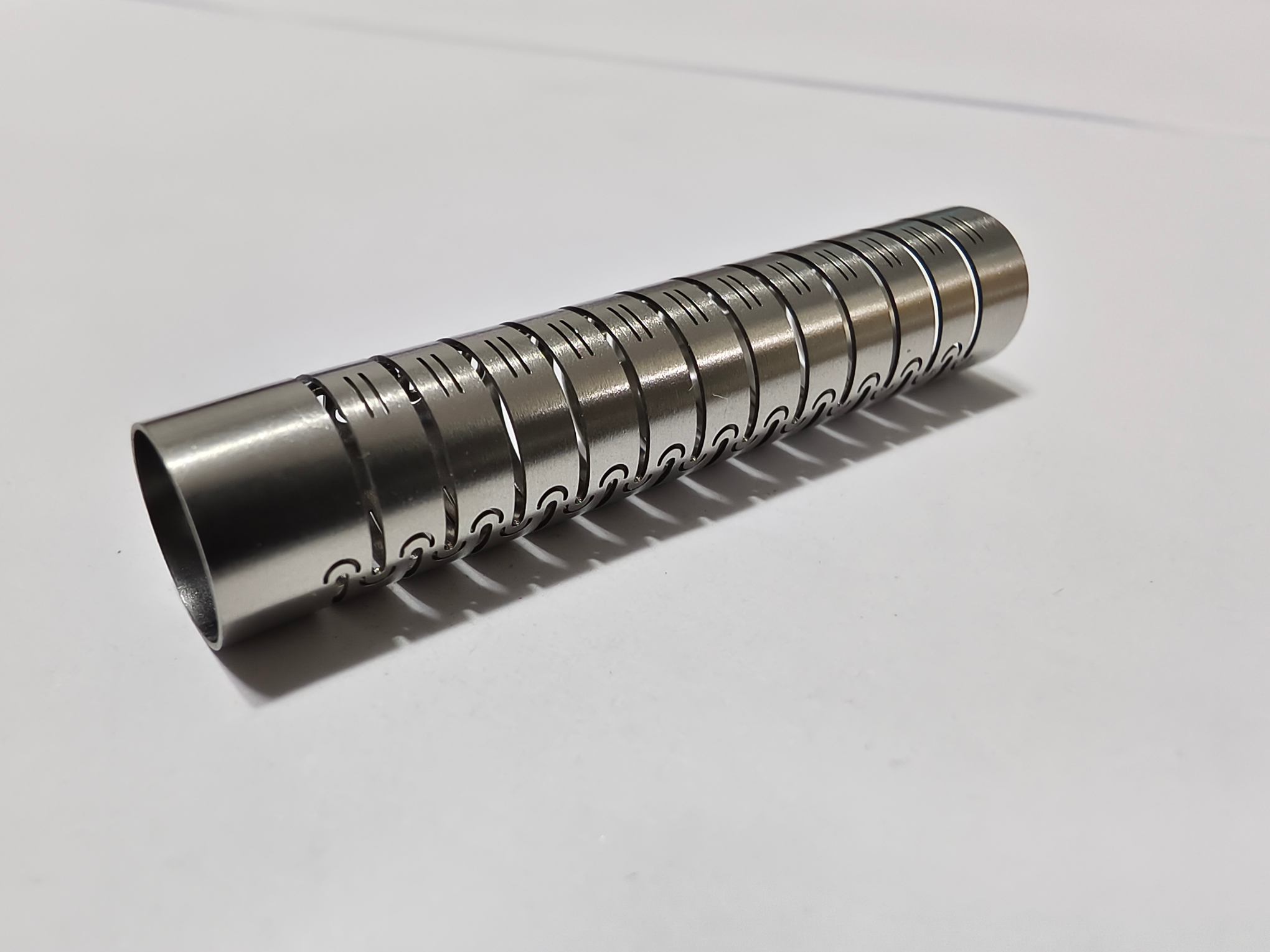

水誘導レーザー技術 (ゼロ熱影響ゾーン)

熱の影響を受けないゾーンを必要とするアプリケーションには、LCS800 水誘導式レーザー加工装置。主な仕様:

主な利点:レーザービームはミクロンスケールのウォータージェット内で全反射を介して伝達され、熱影響部ゼロ、微小亀裂、破片の堆積なしを実現します。カットは V 字形ではなく平行です。

一般的な用途: 炭化ケイ素、CFRP 複合材料、半導体デバイス、その他の熱に弱い材料。

精度

ケーススタディ

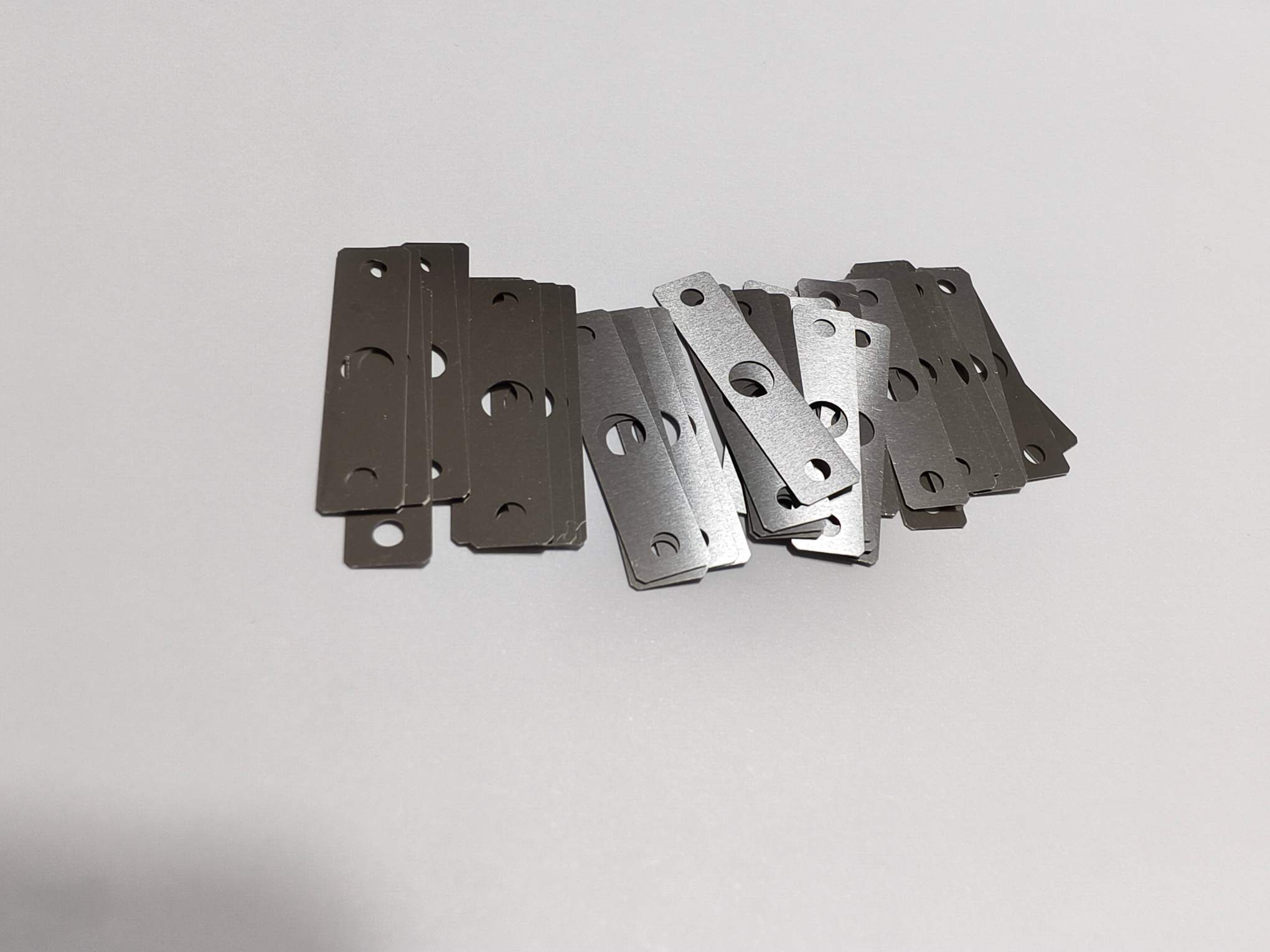

超薄型マイクロ磁性ステンレス鋼シム - 精密 CNC 切断

この極薄シムは輸入された 304 非磁性ステンレス鋼で作られており、主にヨーロッパのオートメーション機器メーカーのマイクロ サーボ モーター内の絶縁スペーサーとして使用されています。これは、精密トランスミッションアセンブリ内の重要な磁気絶縁コンポーネントとして機能します。

これが課題だった理由:クライアントは以前に 3 つの地元の機械加工工場にアプローチしていましたが、すべてのサンプルが失敗しました。 0.5mmの極薄材料は、従来のクランプ時に振動や歪みが発生しやすくなっています。このような薄いプレートで 0.002 mm の平坦度を達成することは非常に困難であり、機械加工後に非磁性特性を維持するには、専用の応力除去と消磁の手順が必要です。

私たちのソリューション

• 原材料のスクリーニング:入荷した 304 枚のシートの厚さは 100% チェックされました。厚さのばらつきが±0.001mm以内のコイルのみが受け入れられました。
• 真空吸着治具：カスタム設計のシリコンコーティングされた真空チャックにより、クランプ跡がなくなり、薄板を変形することなく保持します。
• 多段階低応力加工:切込み深さ 0.05 mm の荒加工、送り速度を下げたダイヤモンド コーティングされた工具による仕上げ加工。段階的に加工することで内部応力を徐々に解放します。
• 熱処理と脱磁：280°C の応力除去ベーキングとそれに続く 160°C の二次アニーリング、その後の 3 サイクルの自動消磁により、残留磁気 < 0.02mT を達成します。
• 化学電解研磨：機械的磨耗なし --- 表面傷なしで Ra ≤ 0.02μm を達成します。
• 全数検査：CMM、レーザー平面度計、磁気検出器を使用して各部品を測定します。完全な寸法レポートが各出荷に提供されます。

測定結果（サンプルデータ）

クライアントの成果:お客様のモーターの再加工率は、連続 6 回のバッチにわたって 15% から 0 に低下しました。組立効率が32%向上しました。現在、クライアントはこのコンポーネントに対して年間 80,000 個を超える注文を行っています。

「Sanluo のカスタマイズされた CNC 切断プロセスと完全検査システムは、2 年間の問題点を解決しました。0.5 mm のシートで 0.002 mm の平坦度を達成できるショップはほとんどありません。私たちは長期的なパートナーを見つけました。」 --- クライアントの感想文。

0.55 mm 薄肉センサー ハウジング -- CNC 旋削およびフライス加工の統合ソリューション

この薄壁ハウジングは H62 真鍮で作られており、工業用高精度光電センサー内部の中心的な支持構造として機能します。この部品は一定の温度環境に耐え、スプリング プローブ、シール リング、および位置決めピンと高精度のしまりばめで嵌合する必要があります。

以前のサプライヤーが失敗した理由:他の 3 つのショップでもサンプルを試行しましたが、壁の変形、公差外の同軸度、狭い溝内のバリのため、すべて廃棄されました。 0.55 mm の薄肉は非常に壊れやすく、従来の旋削加工中に振動や歪みが発生する傾向があります。

私たちのソリューション

• スイス型 CNC 旋盤 + ターンミルセンター:5 軸機械での 1 回のクランプにより、位置決めエラーが排除されます。
• 応力除去焼鈍:加工前に60℃の低温ベーキングを2時間行います。
• 積層低深さ切削:深さ0.08mmの荒加工と0.06mm/rev送りで切削抵抗を最小限に抑えます。
• 内部冷却:高圧クーラントを薄壁に当てて熱を放散し、変形を防ぎます。
• 2 段階の仕上げ:中仕上げ+30分間応力除去後、0.03mm/revで最終仕上げを行い、同軸度を安定させます。
• 超音波バリ取り＋不動態化：バリのない溝と合わせ面の Ra ≤ 0.7 を保証します。

測定結果（サンプルデータ）

クライアントの成果:10,000 個を納品した後、不良率は 42% (以前のサプライヤー) から 0% に低下しました。センサー信号のドリフトは 90% 減少し、クライアントの販売後の再作業コストは 70% 削減されました。現在、毎月 8,000 ～ 12,000 個の定期注文を行っています。

品質保証と検査

当社の品質への取り組みは、包括的な検査装置と ISO9001:2008 認証によって裏付けられています。当社は幅広い測定器を導入しています。

• 三次元測定機三次元測定機
• 画像測定システム＆プロジェクター
• レーザー直径ゲージとレーザー干渉計
• 粗さ試験機、真円度試験機、工具顕微鏡
• マイクロメーター、ピンゲージ、ダイヤルインジケーター、ハイトゲージ
• キャリパー、ゲージブロック、硬さ試験機、ねじゲージ
• 表面検査用実体顕微鏡

スマート ネスティング最適化ソフトウェアは、精度を維持しながら材料の利用率を最大化します。当社の月産処理能力は 30 トンに達し、99% の納期遵守率で、鉄骨構造物、シャーシキャビネット、エレベーター、農業機械、建設機械などの業界にサービスを提供しています。

切断ニーズに Sanluo Precision を選ぶ理由

• 信頼できる経験:18 年以上にわたって精密機械加工を行っており、上級エンジニアを含む 230 人のチームがサポートしています。
• 先進的な設備:5 軸 CNC、スイス型旋盤、水ガイド レーザー システムなど、130 台以上の生産機械。
• 実証済みの品質:98.8% の品質合格率で、Huawei、BYD、Mindray などの Fortune‑500 クライアントにサービスを提供しています。
• カスタマイズされたソリューション:プロトタイプから大量生産まで、お客様の正確な仕様に合わせてプロセスを調整します。
• 完全なトレーサビリティ:すべてのバッチには完全な検査レポートが付属しており、製造記録は 18 か月間保存されます。
• 世界各地への配送:迅速な対応と透明性のあるコミュニケーションにより、ヨーロッパ、アメリカ、その他の国への信頼できる物流を実現します。

プロジェクトについて話し合う準備はできていますか?無料の技術評価と見積りのために、2D/3D 図面をお送りください。弊社のシニア テクニカル マネージャーがお客様の要件を個別に検討し、最適な CNC 切断戦略を提案します。
