センタレス研削

医療、半導体業界、光学業界など100社以上の企業にカスタマイズされたセンタレス研削加工サービスを提供し、複雑かつ困難な部品のカスタマイズをサポートしています。

測点精度

処理原理と効率のメリット

Sanluo Precisionのセンタレス研削加工では、砥石、調整車、サポートプレートの3点支持加工システムを採用しています。中心穴の位置決めを行わずに、ワークを外周円筒研削することができます。砥石車は30～35m/sの高速回転で材料を除去し、調整車は50～200rpmの低速で同方向に回転してワークを駆動します。サポートプレートはワークを支持し、研削位置を決定します。調整車の傾斜角を正確に調整（0.5°～3°）することで、軸送りを実現します。スルースレッド研削が採用されており、ワークは一方の端から連続的に流入し、もう一方の端から排出され、プロセス全体が中断されません。従来のグラインダーで繰り返されるクランプ、工具の後退、整流と比較して、センタレス研削では補助時間を 60% 以上節約します。サポートプレートと調整車による強固なサポート構造は、センターサポートに比べて2～3倍の支持力を持ち、片側取りしろ0.5～2mmの深深研削を実現でき、特に細長比L/Dが10を超えるシャフト部品に適し、曲げ変形を効果的に防止します。

材料の応用

Sanluo Precision はプロのセンターレス研削加工プラントとして、自動ロードおよびアンロードマニピュレーターシステムを備えており、24 時間の無人生産を実現し、大量バッチと高一貫性の加工要件を満たします。

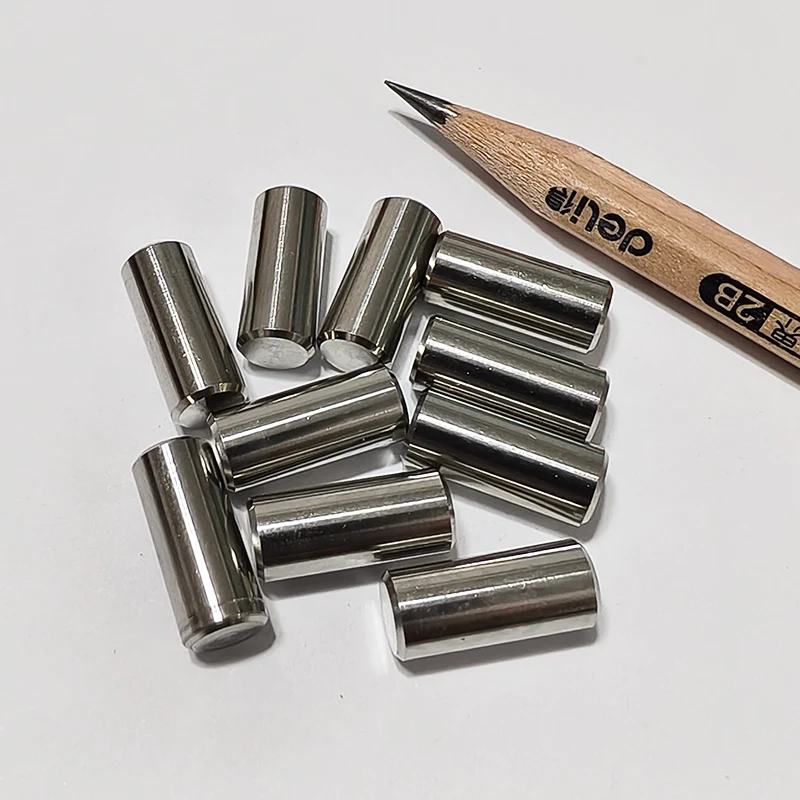

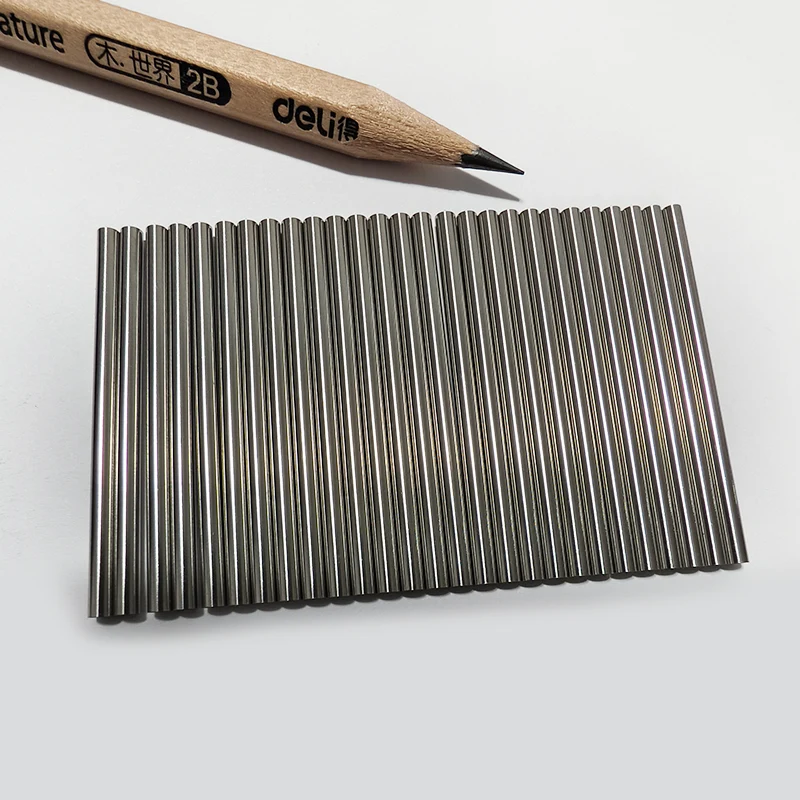

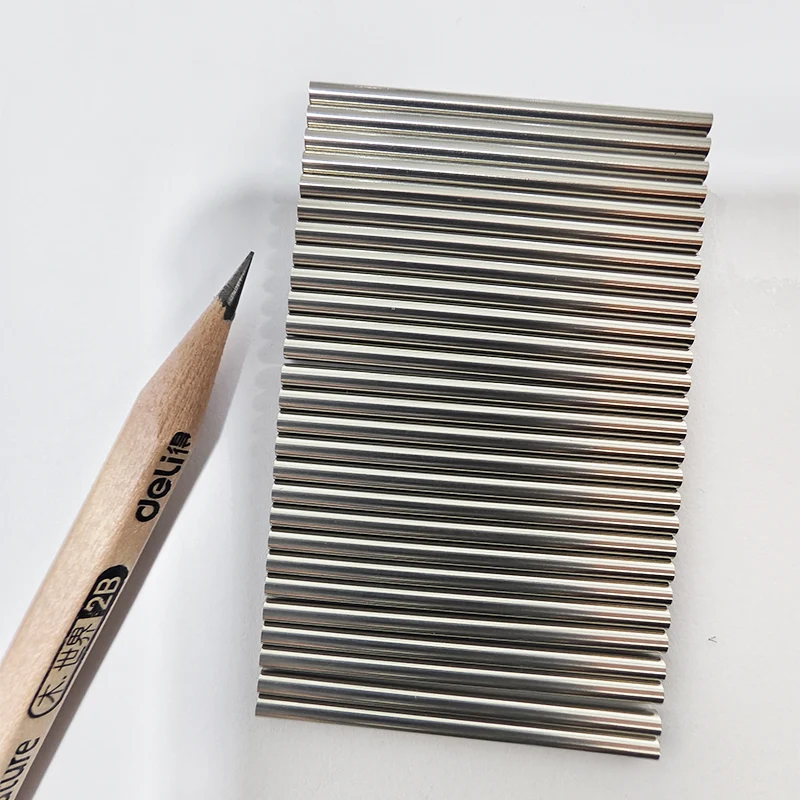

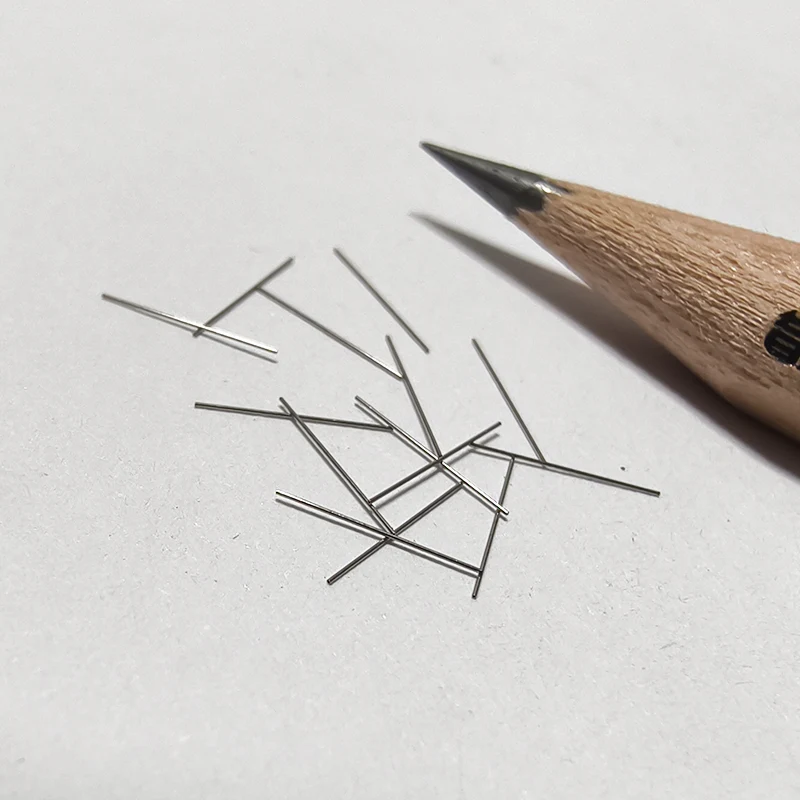

当社のセンタレス研削加工サービスは、ステンレス鋼316L/304、チタン合金TC4、アルミニウム合金7075/6061、軸受鋼GCr15などをカバーしており、直径Φ3～Φ150mmの円筒部品をカバーする製造能力、年間200万本の生産能力を有し、精密センタレス研削部品に対する各業界の厳しい要求に完全に応えています。

技術的パラメータ
