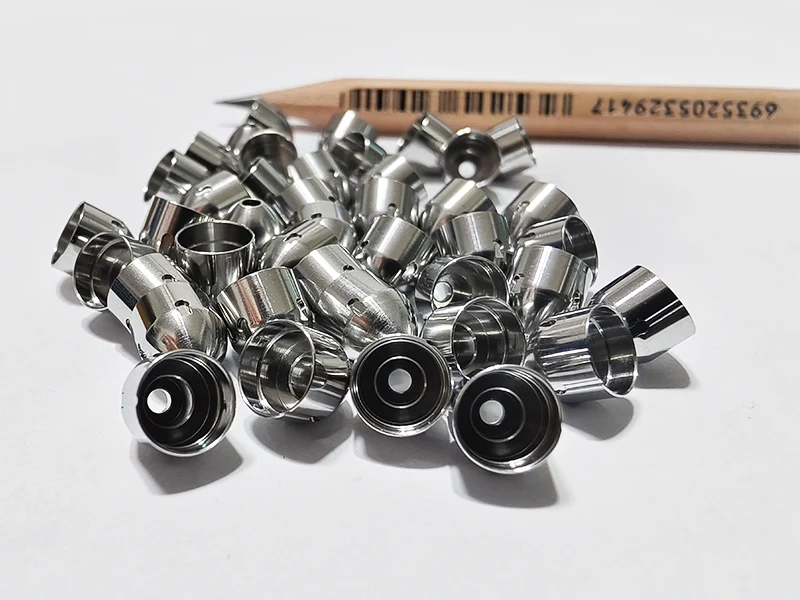

精密なスイス機械加工

Sanluo Precision は、中国における精密スイス加工の大手メーカーおよびサプライヤーであり、高精度スイス型スライド主軸台加工における深い技術蓄積を有し、ミクロンレベルのスイス加工サービスを顧客に提供しています。当社は、航空宇宙、医療インプラント、光学機器、ハイエンドエレクトロニクス、その他の分野に専門的なカスタマイズされたスイス機械加工サービスを提供し、複雑で困難な部品のカスタマイズをサポートします。ハイエンド製造におけるスイス式精密機械加工の厳しい要求を完全に満たし、超高精度の小型部品の製造を実現します。

お問い合わせを送信

製品説明

精密加工能力

当社の加工工場は精密スイスマシニングの精度管理において業界トップレベルに達しています。寸法精度：直径公差±0.002mm、長さ公差±0.005mm、段差公差±0.008mm、はめあい精度H6/h5級。幾何精度：真円度0.003mm、円筒度0.005mm、同心度0.005mm、直角度0.008mm、振れ0.01mm。表面品質：表面粗さRa0.2～0.8μm、精密研磨Ra0.1μm程度、鏡面仕上げに近い。繰り返し精度：バッチ処理寸法安定性±0.003mm、CPK≧2.0、シックスシグマ能力6σ。装置精度：スピンドル回転精度0.001mm、ガイドブッシュ振れ0.002mm、位置決め精度±0.001mm、繰り返し位置決め±0.0005mm。環境管理：熱変形を防ぎ、精度を確保するために、温度20±0.5℃、湿度50±3％の恒温作業場。

スイスの精密マシニングステーションの精度

寸法精度	外径	ID	た（C）	DP	DA
単位：±/mm	0.002	0.002	0.005	0.002	0.0001
幾何学的精度	真円度	同軸度	真直度	円筒度	円振れ
単位：±/mm	0.002	0.003	0.002	0.003	0.002
生産能力	1～999999個	1～999999個	1～999999個	1～999999個	1～999999個
生産サイクル	3～20日	3～20日	3～20日	3～20日	3～20日

精密機器技術

Sanluo Precision はスイスの精密機械加工の専門メーカーとして、先進的な設備を備えています。ガイドブッシュシステム：高精度ガイドブッシュ、内穴公差±0.005mm、タングステンカーバイド材料、優れた耐摩耗性、長寿命、加工精度を保証します。スピンドルシステム：静圧ベアリングまたはセラミックボールベアリング、回転精度0.001mm、振動のない高速動作、温度補償、スピンドル熱伸びの自動補償、安定した精度。検出システム：レーザープローブオンライン検出、測定精度±0.001mm、自動補償、閉ループ制御。レーザーツールセッター、ツール長さの正確な測定、一貫性の確保。当社は世界中の顧客に専門的なカスタマイズされたスイス機械加工サービスを提供しています。

機器の技術的パラメータ

パラメータのカテゴリ	パラメータの詳細
設備型式	マルチスイス 6X16
ブランド	トルノス
コアの位置決め	複雑な小物部品を効率よく量産
軸数と主軸数	6 スピンドル + 1 オプションのバックスピンドル
加工能力	最大加工径16mm
スピンドルシステム	各スピンドルは速度、割出し、C 軸の位置決めを個別に制御します。オプションで最高速度 6000 r/min の下部スピンドル
ツールシステム	各ステーションには最大 4 つのツールを収容でき、合計容量は最大 18 です。
CNCシステム	Tornos TBDECO または TISIS ISO プログラミングソフトウェア
主な利点	多軸並列加工で単軸旋盤の数倍の生産効率。オプションの Y 軸バージョン
代表的な用途	精密スイス機械加工部品など

パラメータのカテゴリ	パラメータの詳細
設備型式	SBシリーズ
コアの位置決め	多軸での小物部品の効率的な加工
軸数と主軸数	3軸4主軸
加工能力	加工径16mmまたは20mm
スピンドルシステム	主軸回転数 6,000 ～ 10,000 rpm、標準出力 1 kW
タレットシステム	刃物台剛性を向上させる傾斜ダブテールガイドレール構造、4種類の刃物台をオプションで用意
キー機能	C軸制御を標準装備したスピンドル
主な利点	工具の組み合わせを変えることで多様な加工が可能、小物部品の量産に最適
代表的な用途	精密スイス機械加工部品など
