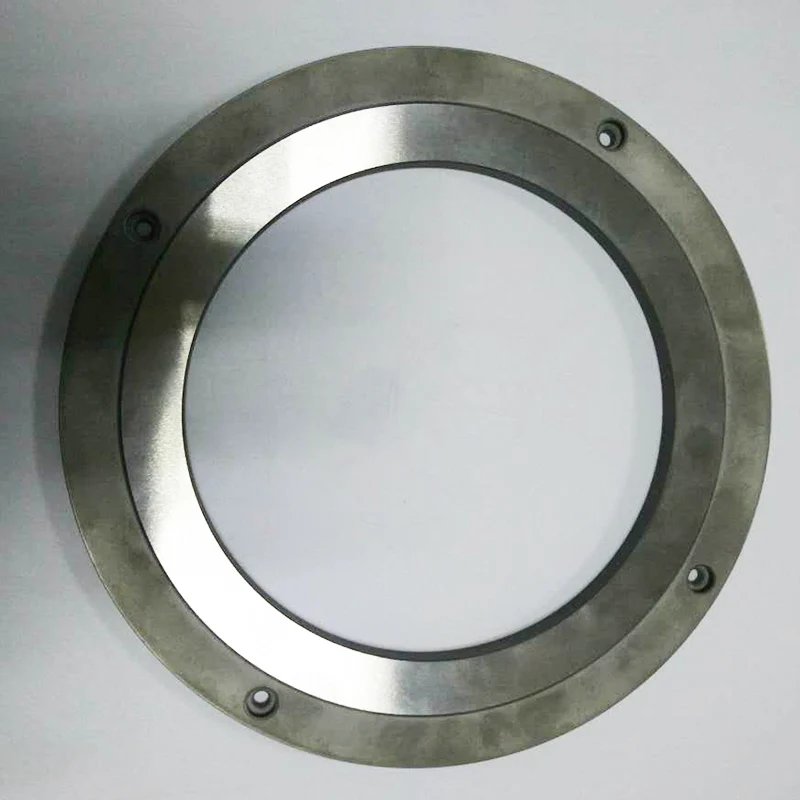

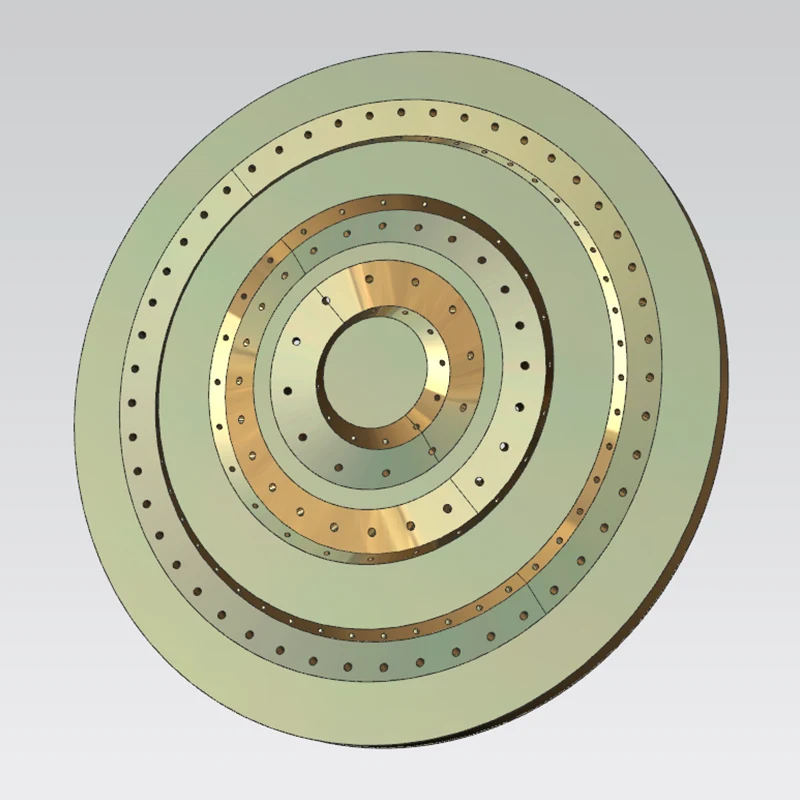

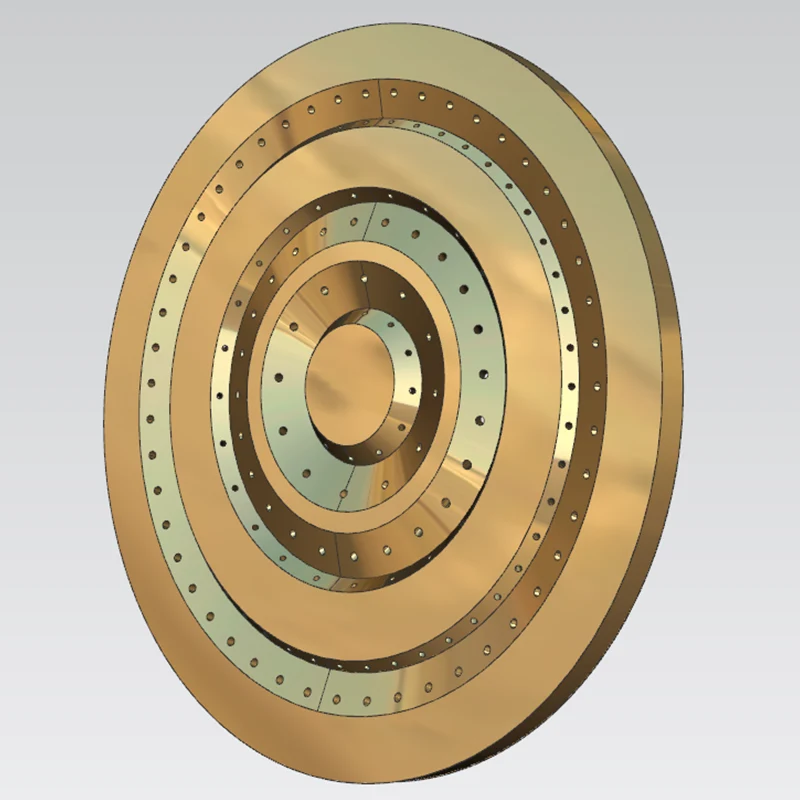

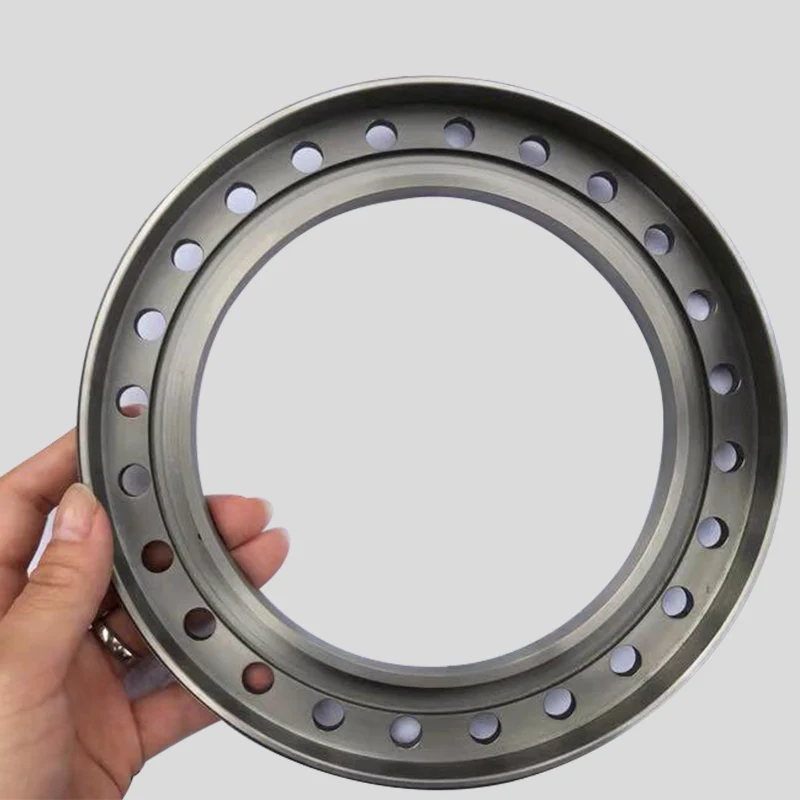

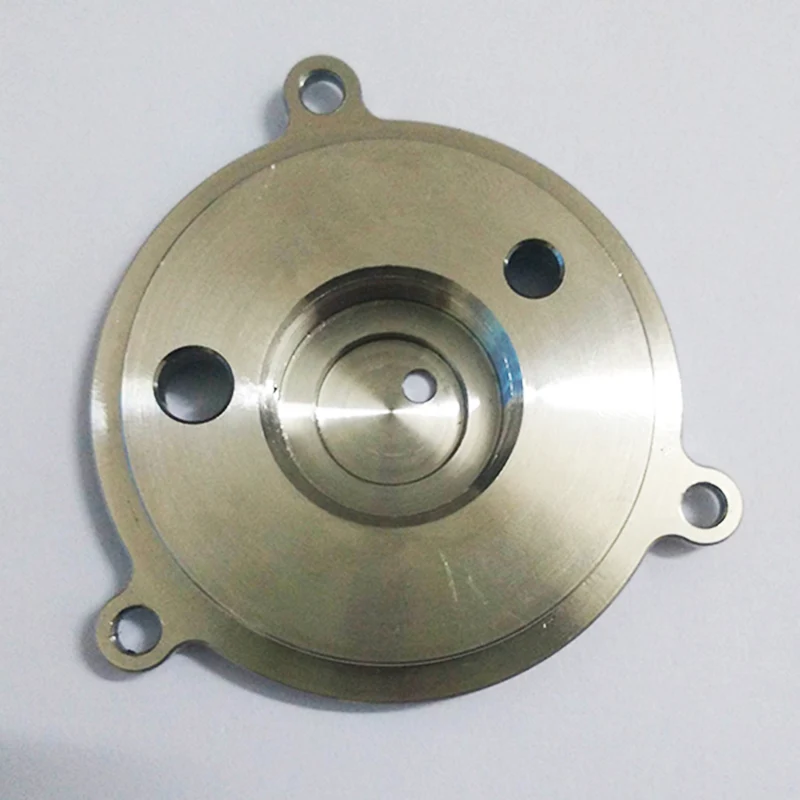

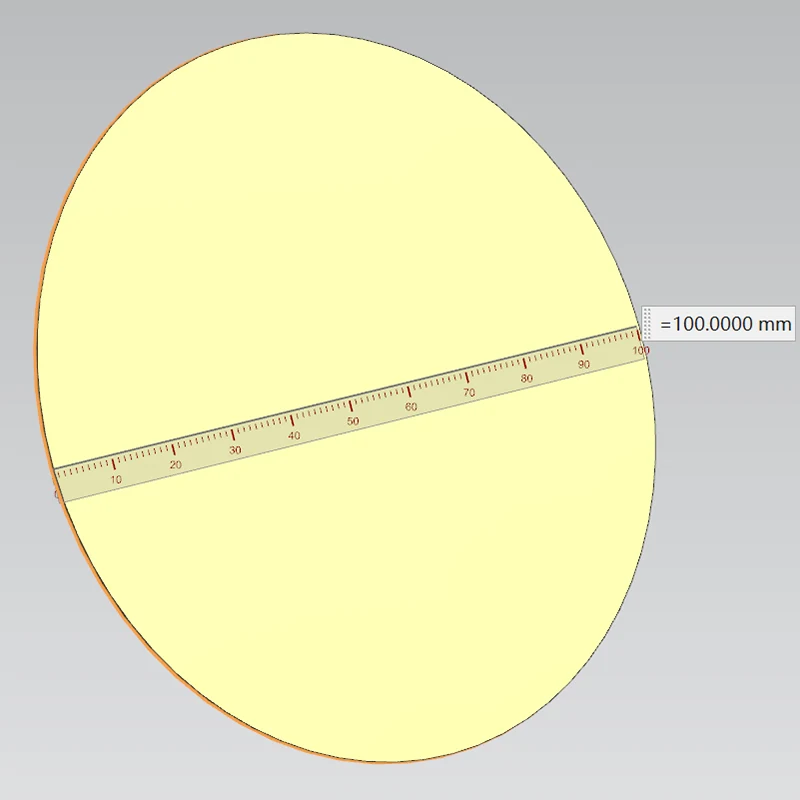

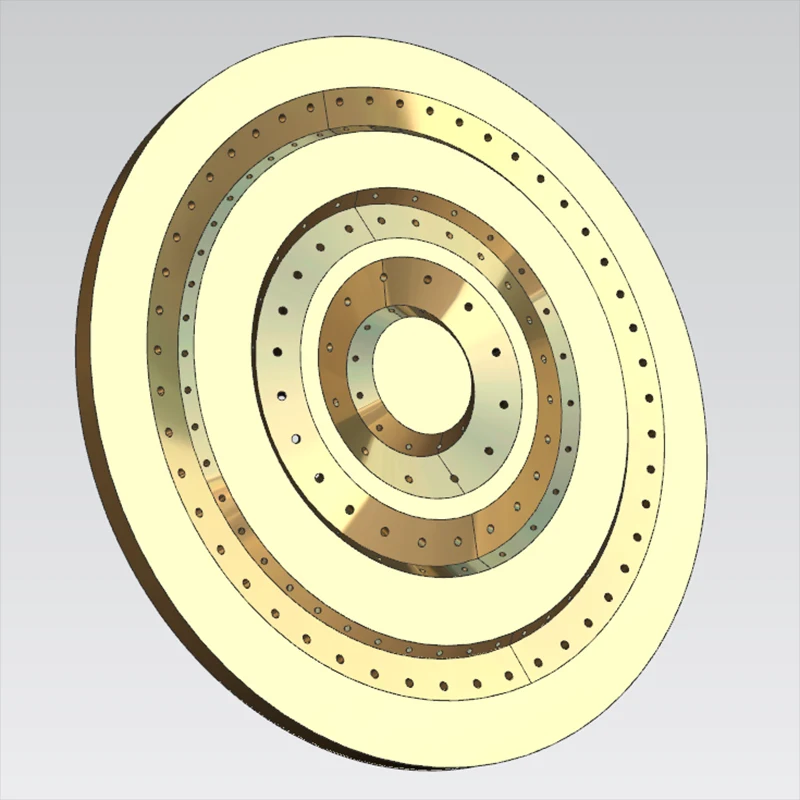

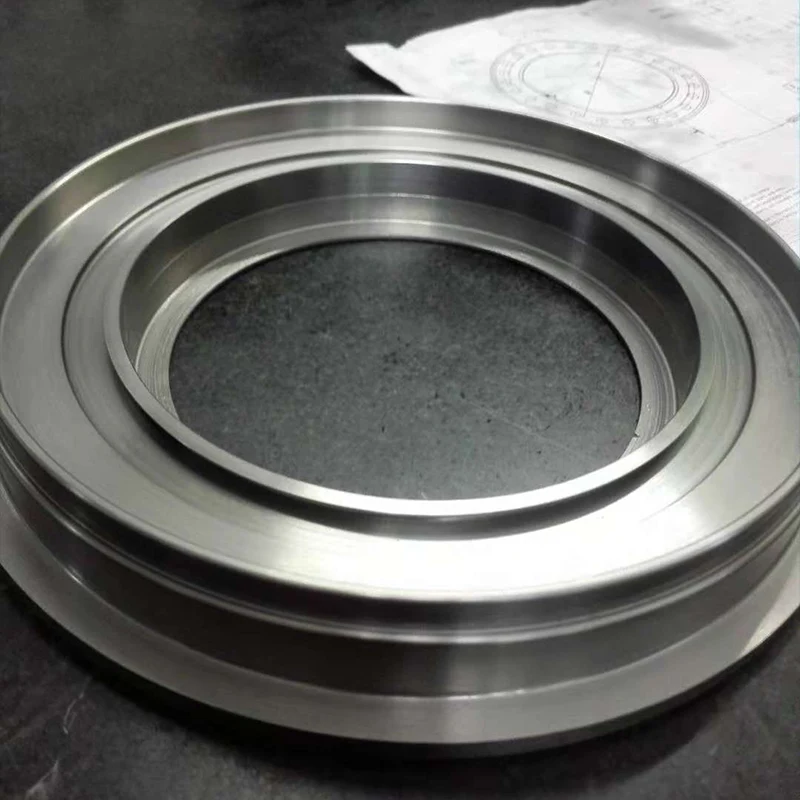

フェーシング加工

Sanluo Precision は、中国の端面加工の専門メーカーおよびサプライヤーであり、主に端面旋削とフライス加工に従事し、顧客に高精度の旋削加工サービスを提供しています。機械製造、金型加工、半導体部品、精密機器などの業界向けに、複雑かつ困難な部品のカスタマイズをサポートするプロフェッショナルなカスタマイズ旋削加工サービスを提供します。平面度、直角度、平行度を厳密に管理することで、さまざまな業界の面および平面加工の厳しい要件を完全に満たします。

お問い合わせを送信

製品説明

テクノロジーの利点

Sanluo Precisionの端面加工は、部品の端面を加工する工程です。端面旋削は三爪チャックによってクランプされ、旋削速度 500 ～ 2000rpm、送り速度 0.1 ～ 0.5mm/r、切り込み深さ 0.5 ～ 3mm の端面旋削工具によって加工されます。荒旋削代0.5mm、片面仕上げ旋削0.1～0.2mm。厳格な品質管理：平坦度検出（平板をダイヤルゲージで測定した高低差、CMM精度0.003mm、レーザー干渉計で測定した大きな平面）。直角度（端面外円に対する直角定規、隙間ゲージによる測定、三次元測定機による角度偏差測定）。平行度検出（一方の端にダイヤルゲージを付け、ワークを回転させて振れを測定）。 Ra 値を測定するための粗さ計 (平均を取るために ≥5 つの検出ポイント)。工具の跡、傷、バリの目視検査。プロセス保証 (鋭利なツール、合理的なパラメータ、十分な冷却、堅固なクランプ)。

測点精度

寸法精度	外径	ID	た（C）	DP	サウスウェールズ州
単位：±/mm	0.002	0.005	0.001	0.002	0.002
幾何学的精度	真円度	同軸度	真直度	円筒度	対称
単位：±/mm	0.002	0.005	0.001	0.002	0.002
生産能力	1～999999個	1～999999個	1～999999個	1～999999個	1～999999個
生産サイクル	3～20日	3～20日	3～20日	3～20日	3～20日

品質管理のポイント

三羅精密は、フェーシング加工のプロ工場として、機械製造（シール嵌め用フランジ端面平面度φ100～500mm 平面度0.03mm、ギヤ端面平行度0.02mm）、金型加工（キャビティ端面平面度0.01mm、ガイドピラーガイドスリーブ直角度0.01mm）、自動車部品（ブレーキディスク端面平面度0.05mm、フライホイール）と幅広い用途を有しております。端面平行度0.03mm）、精密機器（光学台平面度0.005mm 表面Ra0.4μm）、ポンプ・バルブ部品（シール面平面度0.02mm漏れなし）、油圧・空圧機器（シリンダーエンドカバー・オイルポンプ端面平行度0.02～0.03mm）。当社は、XCMG、Sany、Weichai、Yuchai、Gree などの企業にカスタマイズされた旋削加工サービスを提供しており、年間加工数は 200 万個、平坦度合格率は 99.5% です。

技術的パラメータ

パラメータのカテゴリ	パラメータの詳細
設備型式	SGR-700SP
コアの位置決め	超精密端面研削
キーの精度	分。送り込み 0.001 mm;砥石主軸送り速度 0.001 ～ 1.500 mm/min
チャックシステム	永電磁チャック（吸着中電源OFF、熱影響なし）、直径φ700mm
特許技術	自動砥石研削圧力調整機構（過剰な圧力を避ける）。 3点支持固定式面傾き調整機構（サブミクロンレベル調整）
処理能力	最大に対応。ワークサイズ：170mm(H)×700mm(φ)×300kg
自動化と環境保護	新開発の自動研削定寸装置。 IE3規格モーター採用で大幅な省エネ効果
代表的な用途	精密フェーシング加工部品など

パラメータのカテゴリ	パラメータの詳細
設備型式	KG-500
コアの位置決め	3軸複合研削盤（内外円・端面）
CNC軸	3軸
CNCシステム	ファナックコントローラ
処理能力	研削径範囲 ø4～ø320mm、最大。研削深さ200mm
構造上の特徴	デュアル砥石軸構造。ベッドはFC30高級鋳鉄製で、焼き戻しされ応力が緩和されています。 X、Z軸はリニアガイドレールとボールネジを採用
ストローク(X/Y/Z)	390mm / 350+200mm / 350+200mm
代表的な用途	精密フェーシング加工部品など
