精密医療用継手

精密加工の概要とパラメータ

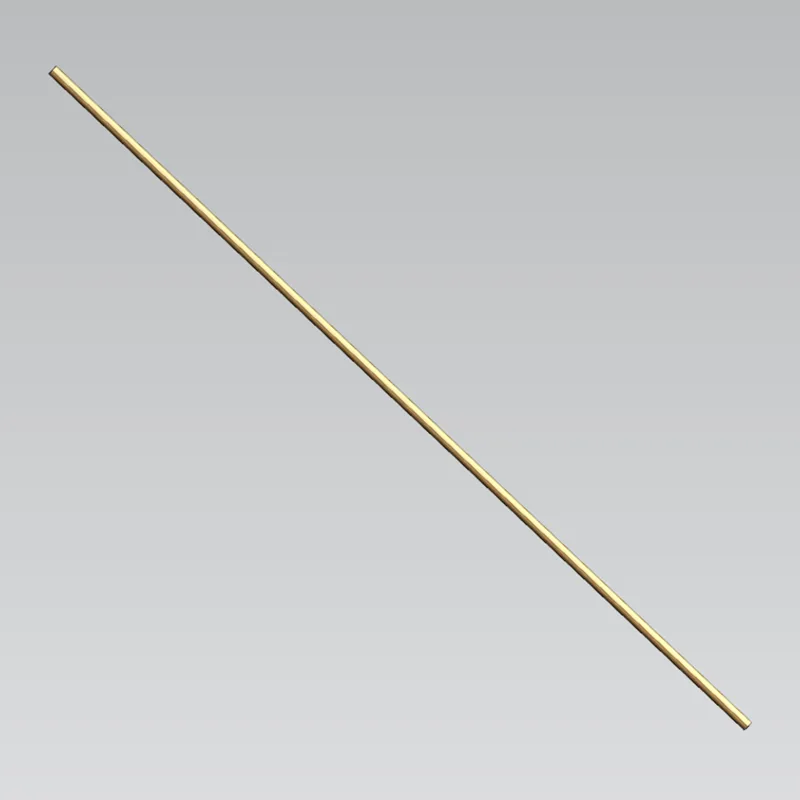

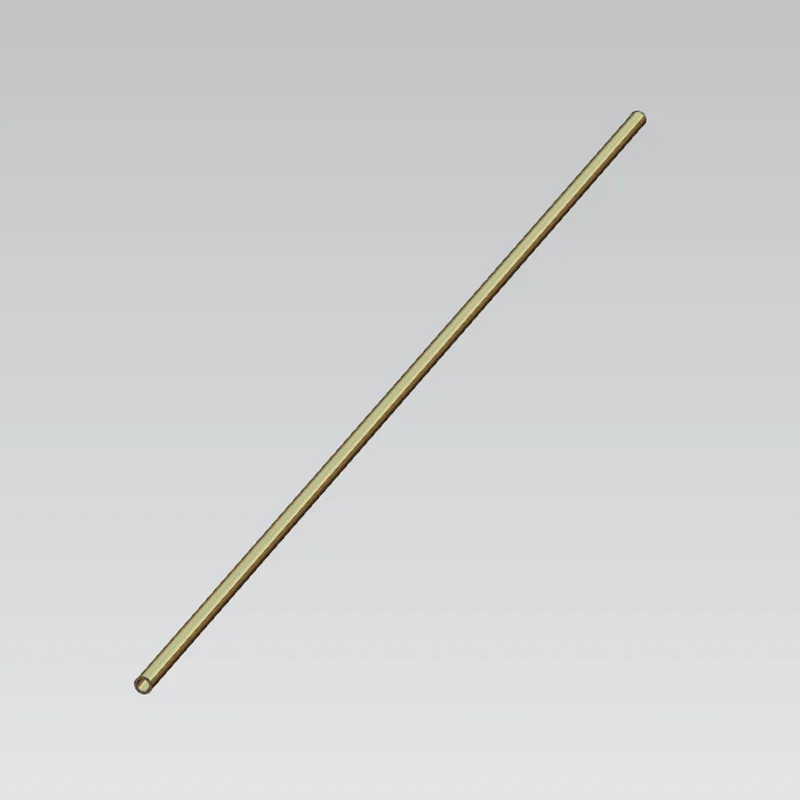

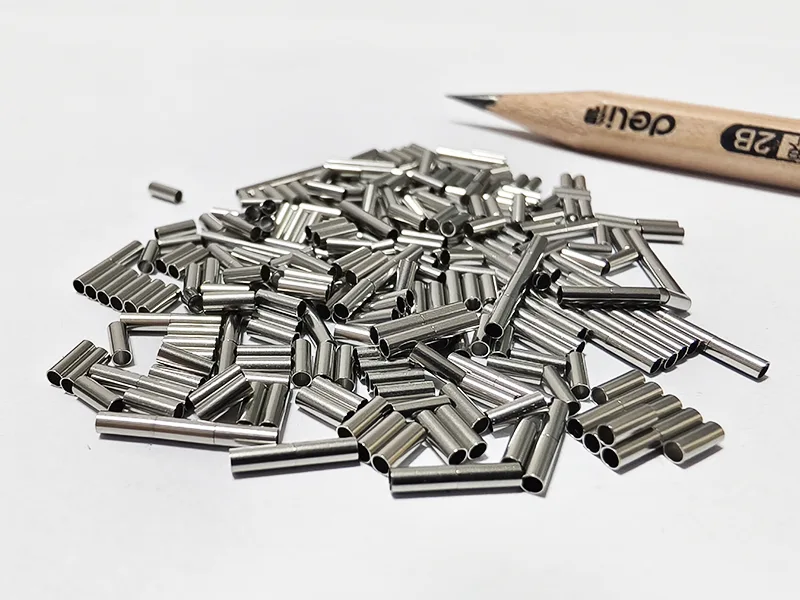

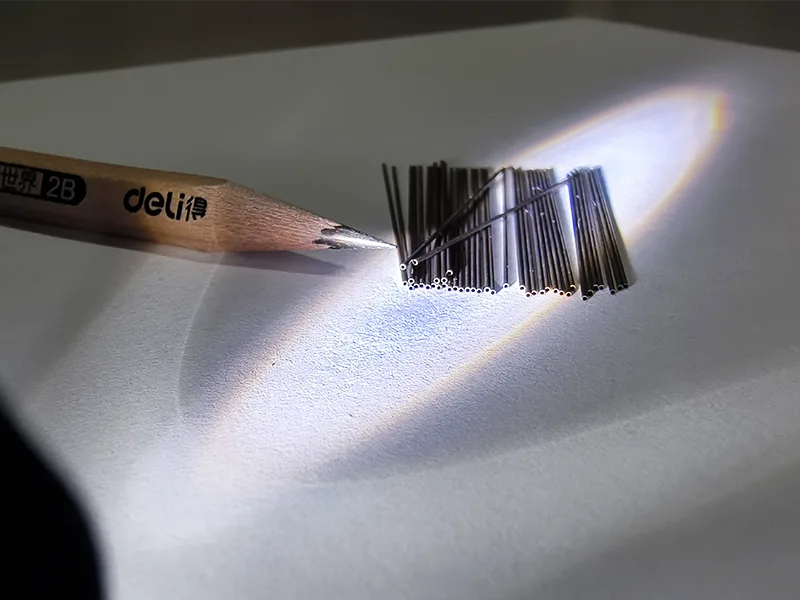

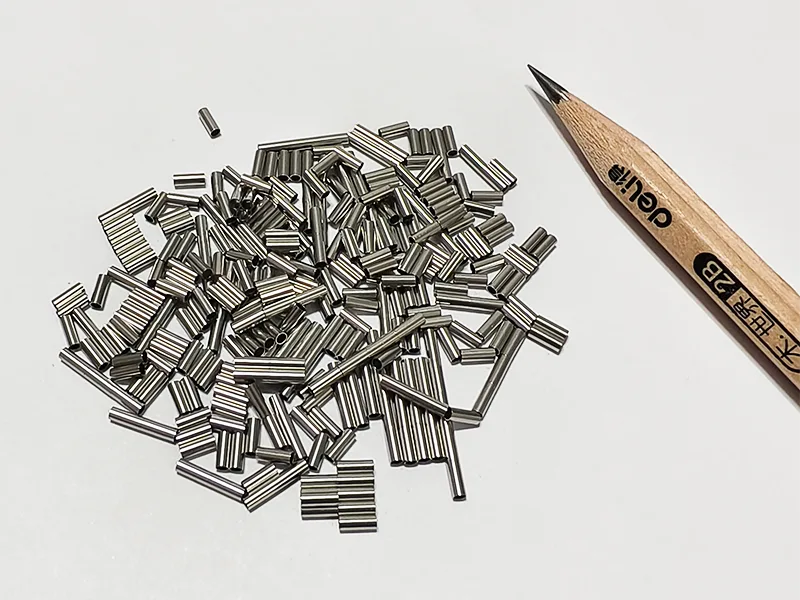

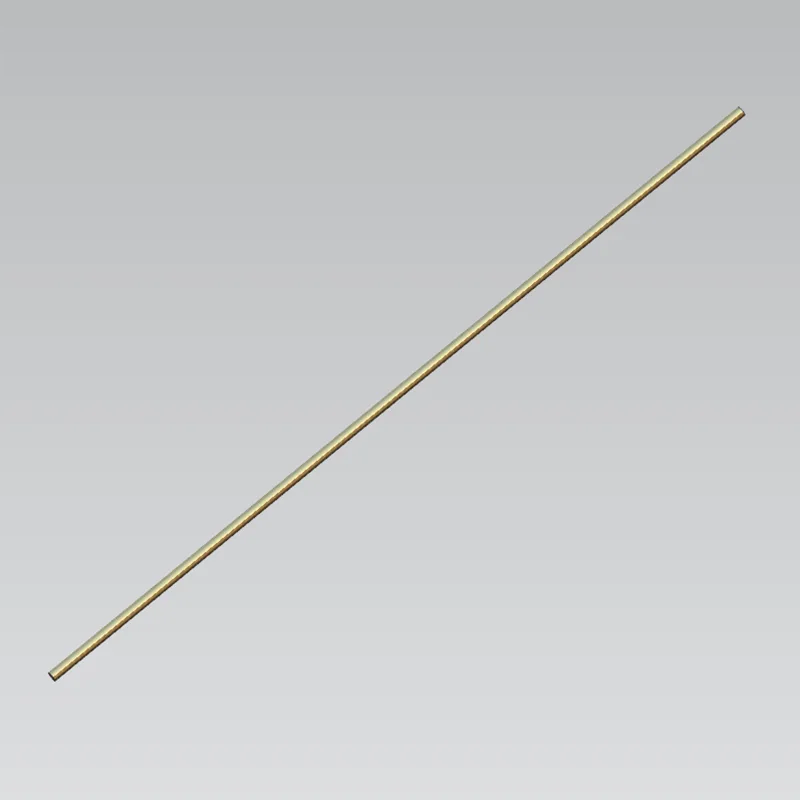

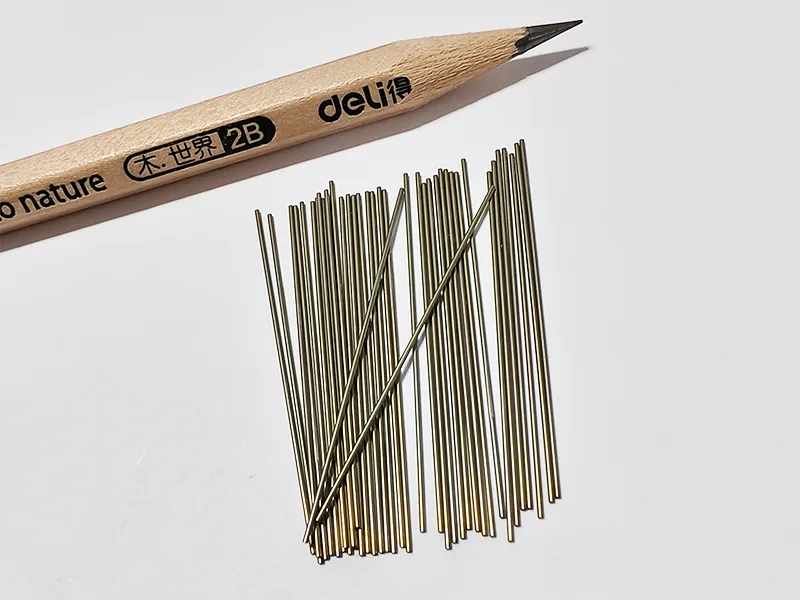

Sanluo Precision Factory は、薄肉チューブ (壁厚 0.02 mm ～ 1 mm)、毛細管 (内径 0.03 mm ～ 2 mm)、および特殊な形状のチューブ (楕円形、角形、多室) などの精密医療用フィッティングの加工をカバーしています。チューブは精密チューブ切断機を使用して切断されており、刃先の直角度は0.05mm以下で、バリや変形はありません。チューブ端部は専用設備により面取り・バリ取りを行っており、R角度精度は±0.02mm、表面粗さはRa0.2μmとなっております。曲げ加工はCNC曲げ機を使用して行われ、曲げ半径R3-15mm、角度精度±0.5°、楕円率≦5%です。多層複合チューブ（金属＋プラスチック）の場合、共押出成形またはコーティング成形により製造され、層間接着強度10MPa以上、剥離強度3N/mm以上となります。

管継手接続技術

三羅精密工場は精密医療継手の専門メーカーとして、さまざまな管継手の接合技術を習得しています。レーザー溶接はステンレス鋼およびチタン合金の継手に適しており、溶接幅は 0.02 ～ 0.5 mm、熱影響部は 1 mm 以下、溶接強度は母材強度の 90% 以上です。拡張および収縮接続は機械的なロックを形成し、接続強度は 500 N を超え、優れたシール性能を備えています。接着接続には、せん断強度 15 MPa 以上の医療グレードの接着剤 (LOCTITE、3M) が使用されており、硬化後は ISO 10993 生体適合性に準拠します。管継手と継手とのはめあいはしまりばめ（H7/p6）で、はめ込み力は200N～500Nで、組立後に外れることはありません。

流体性能試験

流量テスト: さまざまな圧力下での流量特性曲線を決定します。圧力損失試験：パイプラインの圧力損失を測定します。漏れ試験：気密試験機を使用し、圧力0.5～1MPa、圧力を60秒間保持し、漏れ量1ml/min以下で試験します。疲労試験：加圧・減圧を10,000回繰り返し、漏れや破裂がないこと。

製品の梱包

クリーン包装の観点から、管継手の内腔は高純度窒素ガスで置換され、両端は医療用栓キャップで密封されています。 EO滅菌・放射線滅菌サービスも行っております。 Sanluo Precision Company はすでに、年間最大 200 万個の生産能力を備え、心臓血管インターベンショナル カテーテルなどの専門的なカスタマイズされた精密医療金具加工サービスを提供しています。 処理装置の技術パラメータ
