精密医療用ネジ加工

Sanluo Precision は、中国の精密医療用ネジ加工の専門メーカーおよびサプライヤーです。現在の中国業界では医療用ネジおよび整形外科用インプラントファスナーのメーカーとしてもよく知られており、顧客に専門的なカスタマイズサービスを提供しています。同社は主に、骨ネジ、骨プレートネジ、脊椎ネジロッドシステム、関節置換ネジなどの医療用ファスナーを製造しています。整形外科医療機器企業向けに高水準のカスタマイズされた精密医療用ネジ加工を提供し、複雑で困難な部品のカスタマイズをサポートします。

お問い合わせを送信

製品説明

ねじの精密加工

Sanluo Precision は、精密医療用ネジ加工においてスパイラルウィンドフライス加工とスパイラルプレス成形プロセスを採用しています。チタン合金とステンレスのねじをスパイラルミーリング加工することにより、ピッチ精度±0.01mm、歯形角度精度±15'、表面粗さRa値0.8～1.6μmを実現しました。スパイラルプレス成形によりネジの強度が30%向上し、表面に冷間加工硬化層が形成され疲労強度が40%向上します。

ワークステーションの精度表

寸法精度	外径	ID	た（C）	DP	R
単位：±/mm	0.002	0.003	0.005	0.005	0.01
幾何学的精度	真円度	同軸度	真直度	円筒度	輪郭公差
単位：±/mm	0.001	0.004	0.002	0.003	0.002
生産能力	1～999999個	1～999999個	1～999999個	1～999999個	1～999999個
生産サイクル	3～20日	3～20日	3～20日	3～20日	3～20日

材質と熱処理

医療用精密ネジ加工の専門メーカーとして、三羅精密工場が使用する医療用チタン合金はTi-6Al-4V ELI (ASTM F136)、医療用ステンレス鋼は316L (ASTM F138)です。チタン合金は加工応力を除去するためにアニール（700℃～800℃）され、860MPaを超える引張強度と10％以上の伸びを実現します。ステンレス鋼は固溶体処理（1050℃）を受け、引張強さ490MPa以上、降伏強さ190MPa以上の単相オーステナイト組織となります。サンドブラストには60～80メッシュの砂材を使用し、骨結合を促進する粗い表面（Ra3～5μm）を形成します。

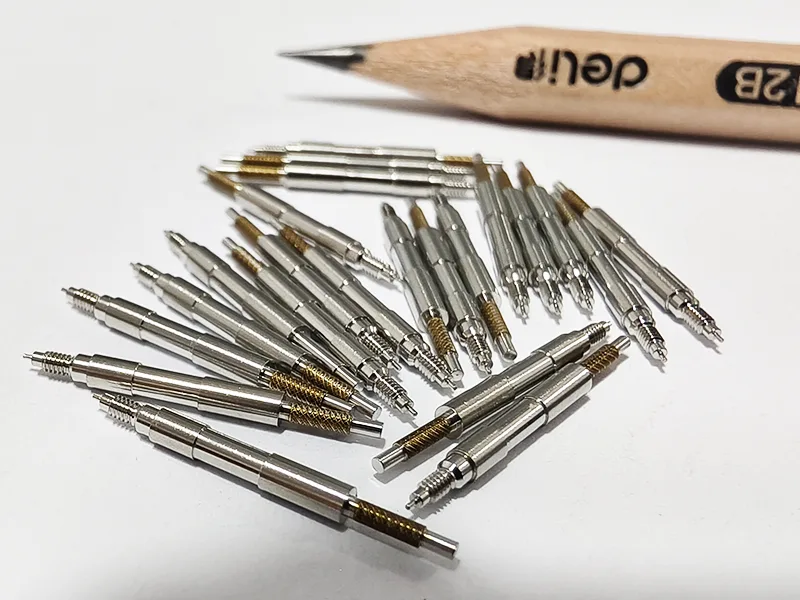

Precision Medical Screw Machining

包装と滅菌

精密医療用ネジの加工が完了した後、Sanluo Precision Company が包装と滅菌を行います。ネジは PETG 透明プラスチック製の医療グレードのブリスターボックスに梱包されているため、術前の観察に便利です。輸送中の衝突による損傷を防ぐために、EPEフォームまたはブリスタートレイの内層が使用されています。外箱はタイベック医療用透析紙とプラスチック複合袋で作られており、EO滅菌と放射線滅菌の要件を満たすことができます。 EO滅菌およびガンマ線滅菌、SAL 10⁻⁶の無菌保証レベルを備えています。滅菌後、インプラントの安全性を確保するために、残留物について EO 残留検出が行われます (EO 残留 ≤ 10 ppm)。

技術仕様

パラメータのカテゴリ	パラメータの詳細
設備型式	INDEX TNL32 アーティスティックな旋削・フライス複合センター
コアの位置決め	医療用ネジの高精度・複雑加工
主軸速度	最大8,000rpm
スピンドル内径	32mm
Z軸の最大移動量	305mm
マルチタスク機能	最大 3 つの切削工具を同時に加工できます。
機械の構造	熱対称な機械構造により、長期間にわたって高精度を維持します。
主な利点	スライド主軸箱と固定主軸箱の動作モードを簡単に切り替えることができ、柔軟性が高くなります。
代表的な用途	ハイエンド精密医療用ネジ加工

パラメータのカテゴリ	パラメータの詳細
デバイスモデル	ツガミ S205A 精密加工機（オプションの高周波フライス加工付き）
コアの位置決め	医療業界向けステンレス鋼、チタン合金骨ネジ、歯科用ピン等の小物軸部品の精密加工を得意としています。
高周波フライス加工アクセサリ	最高回転速度80,000rpm、ジャンプ精度1μmの日本製NAKANISHI BM-320F高周波フライス盤をオプションで設置
高周波フライス加工寸法	外径20mm、長さ87mm、ツガミS205Aのツールホルダー穴に直接取り付けて使用できます。
処理機能	チタン合金製骨ネジ端面の「バラ」（内径六角、トルクス®等）のバリを出さない高精度フライス加工に使用します。
主な利点	Tsugami S205A 機械自体は細軸部品の連続加工に適しています。高周波フライス盤の追加により、すべてのプロセスを同じ機械で完了できるため、精度の一貫性が保証されます。
代表的な用途	チタン合金製骨ネジ、骨ネジ、歯科用ピンなど
