微細放電加工

超精密加工

Sanluo Precision の加工工場は、マイクロ放電加工の超精密プロセスを習得しています。 WEDGワイヤ研削：φ0.01mm～φ0.05mmのタングステンワイヤ放電加工ワイヤ研削は、直径φ0.02mm～φ0.5mm、直径精度±0.001mm、円筒度0.002mm、表面粗さRa0.1μmの微小軸電極の加工に使用されます。マイクロエネルギー放電：シングルパルスエネルギーは10⁻⁸～10⁻¹⁰ジュール、放電スポット直径は3μm未満、材料は原子レベルで除去され、表面品質は良好です。高精度サーボ: ナノメートルレベルの送り分解能、適応ギャップ制御、放電状態のリアルタイム検出。恒温恒湿：処理環境温度は20±0.1℃、湿度は50±2％、安定性を確保するためのアクティブ防振。オンライン検出: レーザー測定、白色光干渉計、原子間力顕微鏡、最大ナノメートルレベルの精度。

測点精度

微小電極技術

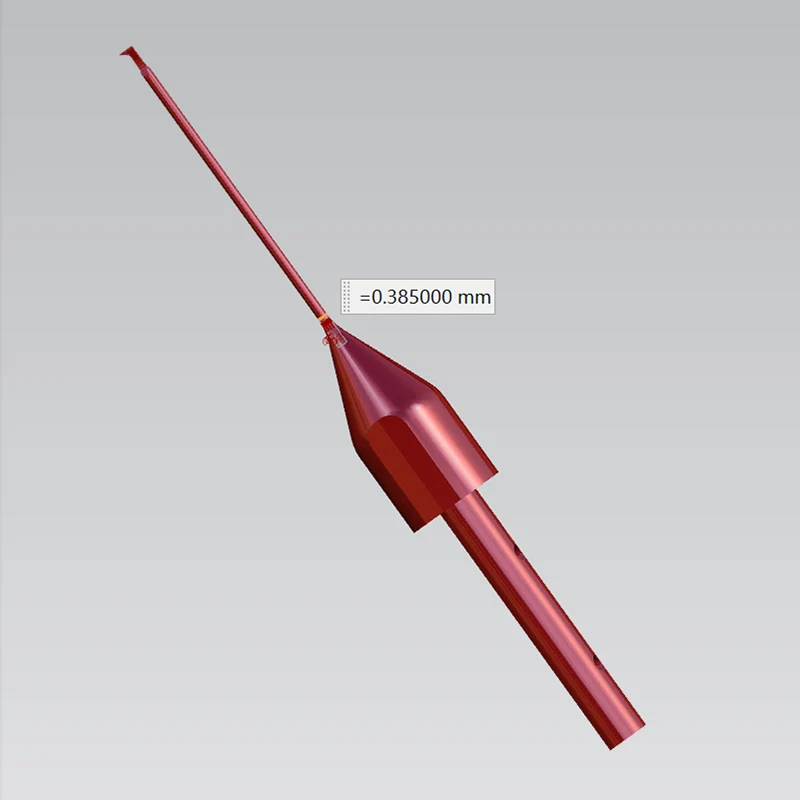

Sanluo Precision の微細放電加工サービスは、複数の業界をカバーしています。精密金型: 特徴サイズ 0.1 mm ～ 0.5 mm のプラスチック金型の微細なインサート。直径φ0.3mm、長さ15mmの粉末冶金金型用のマイクロコアロッドです。航空宇宙分野：穴径φ0.3～0.8mm、傾斜角20～30°のタービン翼の精密フィルム穴。穴径φ0.15mm～0.3mm、穴数50～100個の燃料ノズル用多孔板です。歯ピッチ0.2mm、歯高0.03mmの低侵襲メスの微小歯。直径φ0.1～0.3mmで均一に分布したカテーテルの側孔。 MEMS：直径φ0.05mm～0.2mmの圧電セラミックスのマイクロビアホール。特徴サイズ<0.1mmのシリコンベースの微細構造処理。同社はファーウェイ、BYD、村田製作所などにカスタマイズされた微細加工サービスを提供しており、年間10万個の微細部品を加工している。

微細放電加工装置の技術パラメータ
