ミニチュア加工

Sanluo Precision は、中国の小型機械加工の大手メーカーおよびサプライヤーであり、マイクロ機械加工、マイクロ EDM、レーザー微細加工などの精密製造技術に重点を置いています。同社は、電子通信、精密機器、医療機器、航空宇宙などの業界向けに専門的なカスタマイズされたマイクロ EDM 加工サービスを提供し、複雑で困難な部品のカスタマイズをサポートします。微細部品から微細組立までのワンストップ製造を実現し、微細加工におけるさまざまな分野の厳しい基準をクリアします。

お問い合わせを送信

製品説明

多様な加工技術

Sanluo Precision Company は、完全なミニチュア加工技術システムを備えています。微細旋削、フライス、研削などの微細加工では、最小径φ0.01mm、精度±0.001mmの加工が可能で、量産に適しています。微細放電加工では、φ0.02mm～2mmの微細穴、0.03mmの微細キャビティ、φ0.01mm～0.5mmの微細シャフトの加工が可能で、特に硬質材料や複雑形状部品に最適です。レーザー微細加工は、切断、穴あけ、溶接などの用途をカバーしており、最小加工サイズは1μmに達し、熱影響部が小さいため、脆性材料や薄肉部品の精密加工に適しています。さらに、旋削とフライス加工、放電加工と機械加工の組み合わせなどの複合加工により、複雑な部品の製造を 1 回のセットアップで完了できます。

精密部品の加工範囲

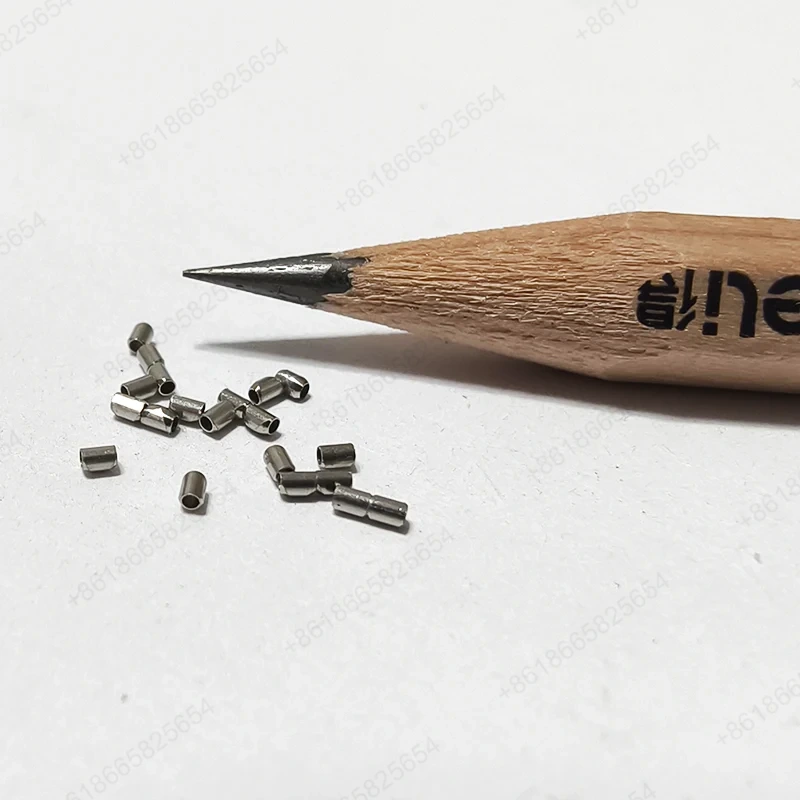

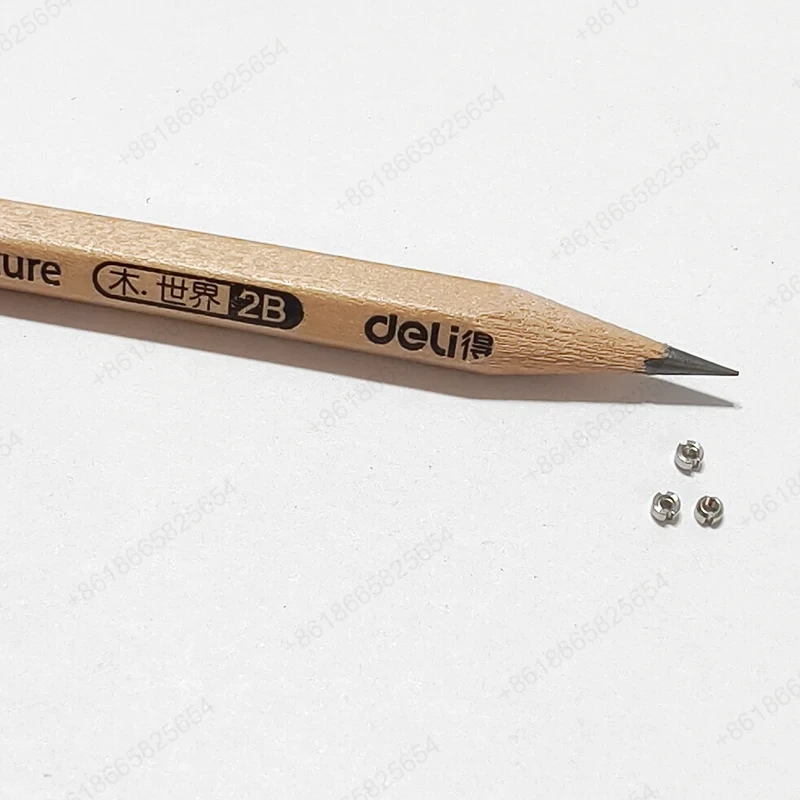

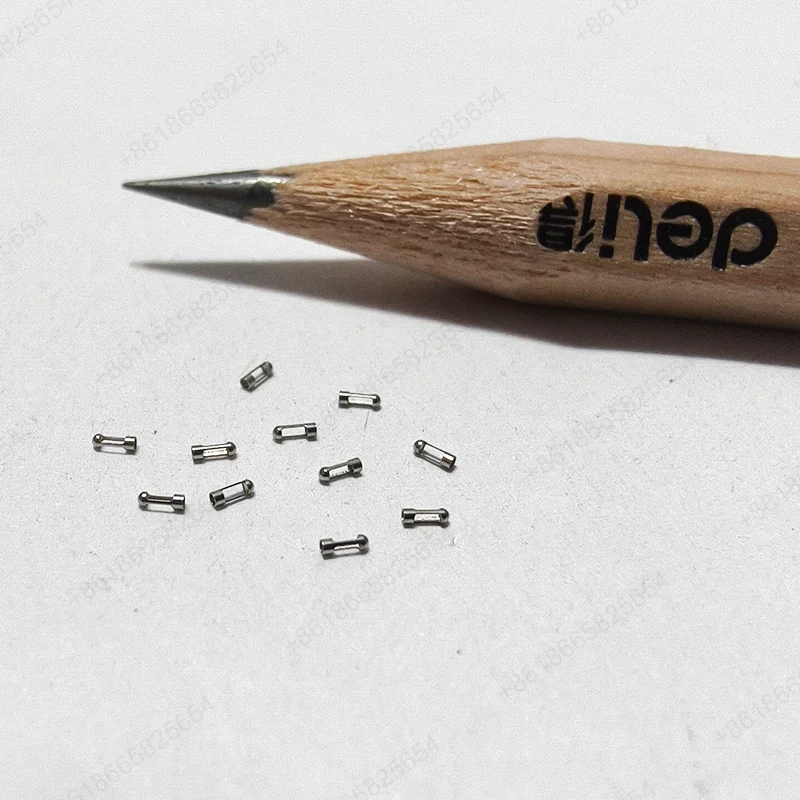

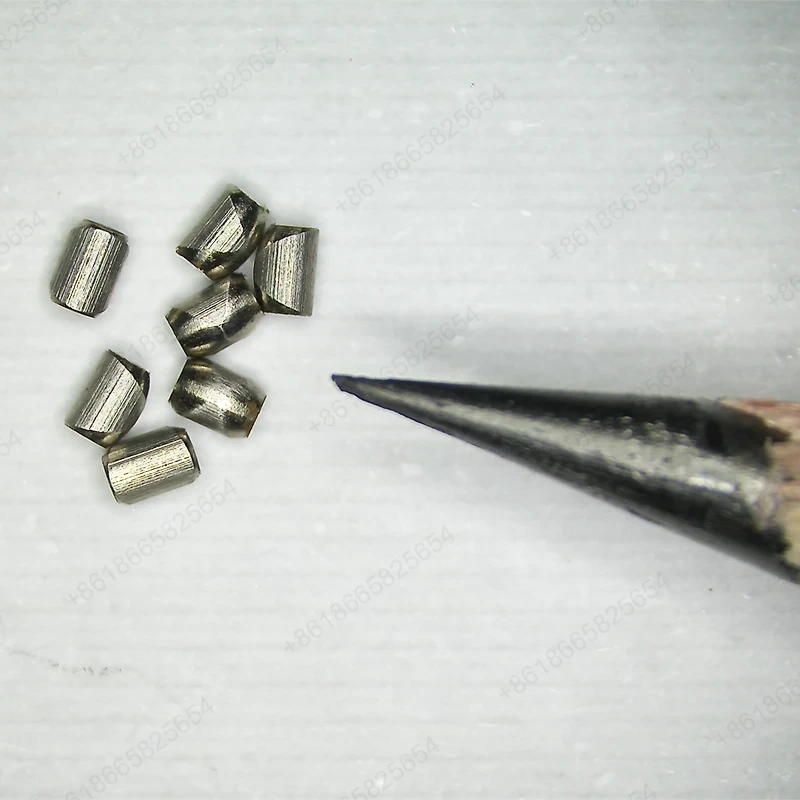

Sanluo Precision Company はミニチュア加工の専門メーカーとして、さまざまなミニチュア部品の幅広い加工サービスを提供しています。ミニチュアシャフトの直径は 0.01 mm ～ 5 mm、長さは 1 mm ～ 50 mm です。真円度は0.003mm以下、表面粗さRaは0.1μm以下です。ミニチュアギヤのギヤモジュールは0.05～1mm、歯数は8～100であり、歯形精度はIT7レベルに達します。表面焼入れ硬度はHRC58～62。ミニチュアねじの径はφ0.1～3mm、ピッチは0.2mm～1mm、精度は6H/6gレベルに達します。同社は50台以上の高精度装置を有し、年間100万個のミニチュア部品の生産能力を備えています。安定したカスタマイズされたマイクロ EDM 加工サービスを世界中の顧客に提供し、信頼性の高い品質とタイムリーな納期を保証します。

ミニチュアマシニングステーションの精度

寸法精度	外径	ID	た（C）	SH	R
単位：±/mm	0.001	0.001	0.001	0.001	0.001
幾何学的精度	真円度	同軸度	真直度	同心	輪郭公差
単位：±/mm	0.001	0.002	0.002	0.002	0.001
生産能力	1～999999個	1～999999個	1～999999個	1～999999個	1～999999個
生産サイクル	3～20日	3～20日	3～20日	3～20日	3～20日

機器の技術的パラメータ

パラメータのカテゴリ	パラメータの詳細
設備型式	ケルンマイクロ
コアの位置決め	超小型の座標レベルの処理
軸数	3軸加工と5軸加工の両方に適しています
処理能力	直径0.030mm、高さ0.220mmのワークが加工可能です。
臨界精度	位置決め精度：2μm、繰返し位置決め精度：1μm
構造上の特徴	ユニークな大理石のベッドフレームは、静的フローティングガイドレールとリニアモーターと組み合わされています。非常に小さな面積を占めます。
代表的な用途	精密ミニチュア加工部品・部品等

パラメータのカテゴリ	パラメータの詳細
設備型式	iQ300
ブランド・由来	牧野
コアの位置決め	サブミクロンの精密垂直加工
軸数	情報が不十分です
推進力とフィードバック	先進のリニアモーター設計を採用し、0.005ミクロンレベルのグレーティングスケールフィードバックシステムを搭載
温度制御システム	比類のないコンポーネントの温度制御
スピンドルシステム	スピンドル速度: 45,000 rpm
コア機能	Mutohyo ハイブリッド自動工具長測定システム (HyATLM) を統合して、サブミクロンの精度を確保
主な利点	広い適用範囲、大きなストローク、柔軟な主軸設計により、微細部品の効率的な生産に適しています。
代表的な用途	精密ミニチュア加工部品・部品等
