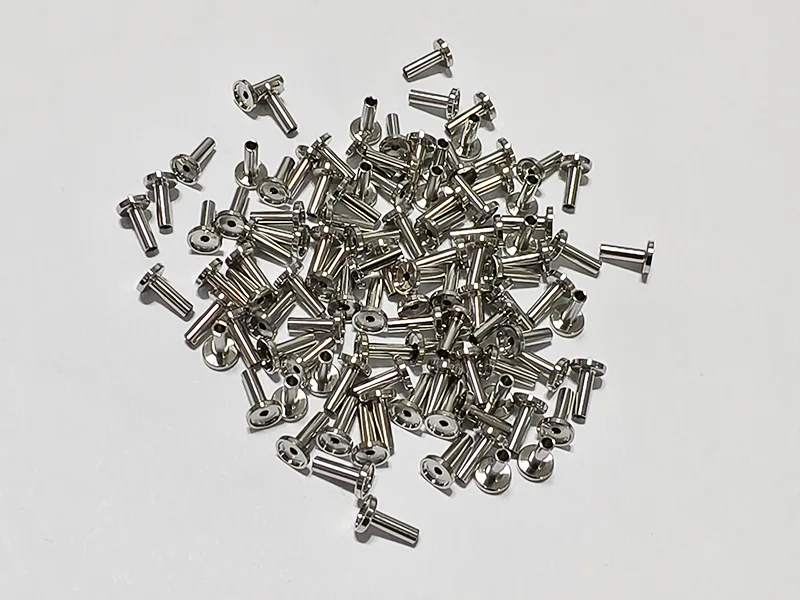

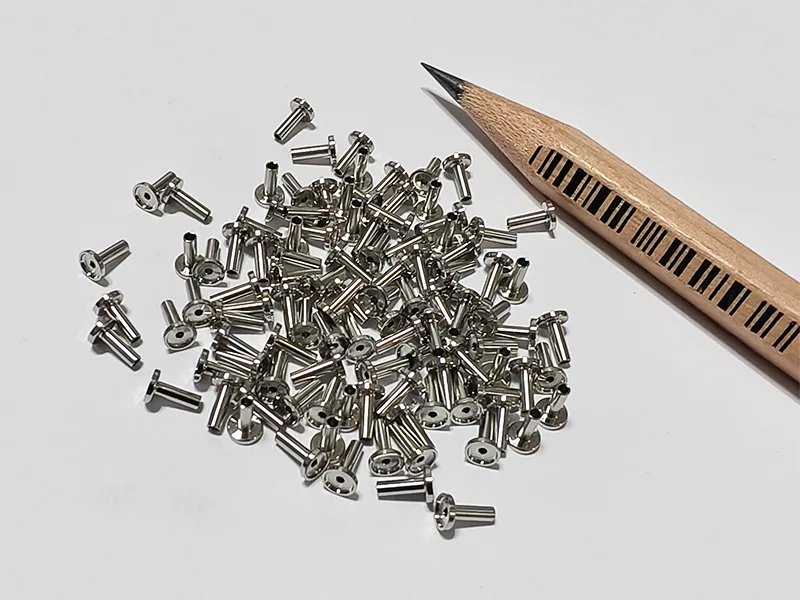

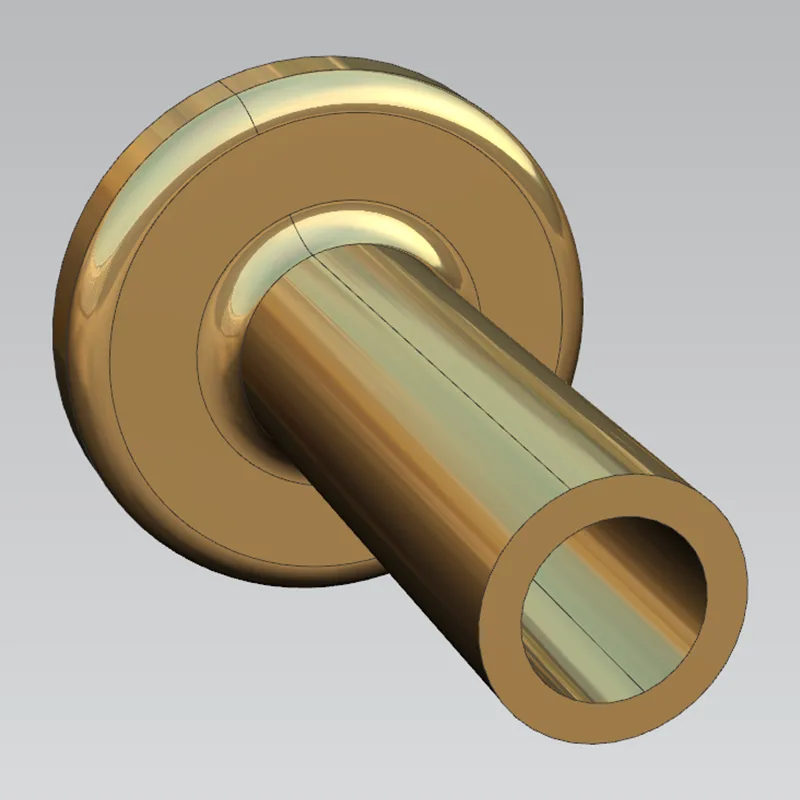

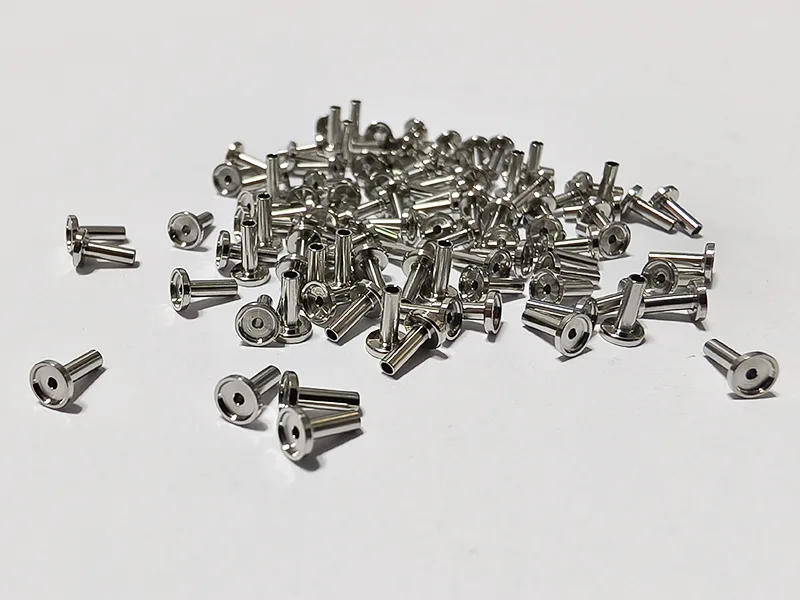

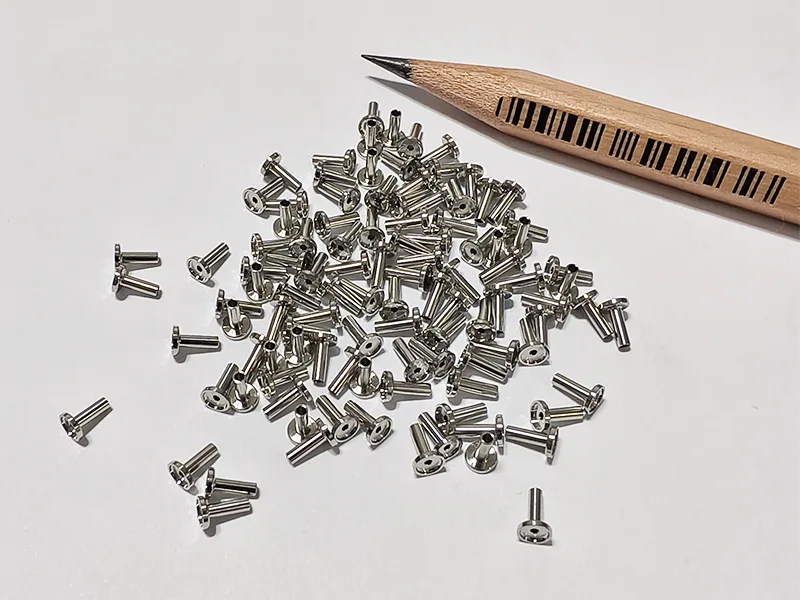

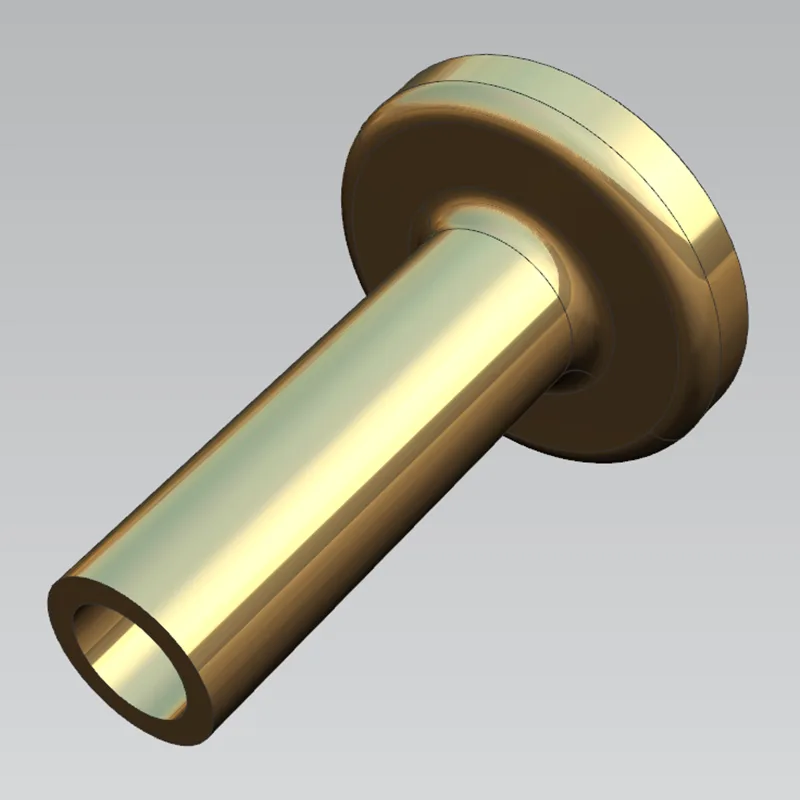

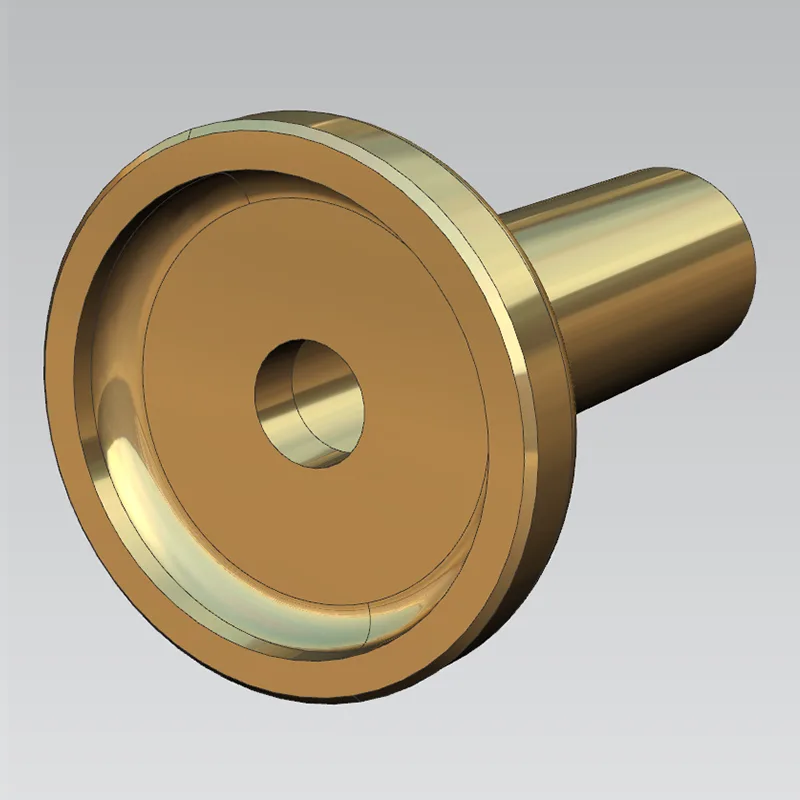

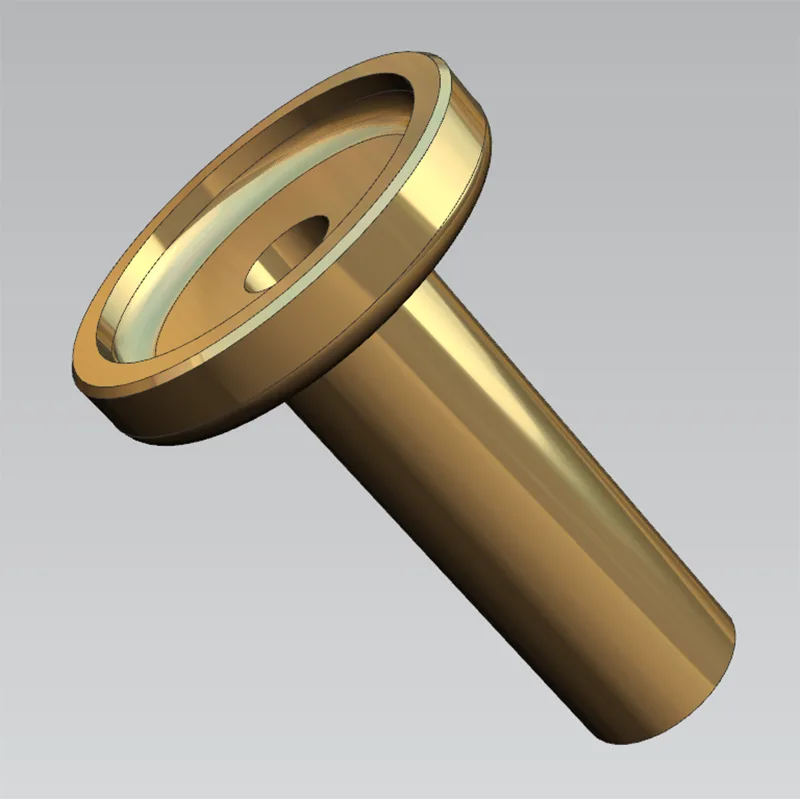

インプラント用の医療用微細加工

Sanluo Precision は、中国におけるインプラント用医療用微細加工の専門メーカーおよびサプライヤーです。当社は最先端の技術に注力しており、マイクロおよびナノレベルのインプラントコンポーネントを加工できる中国で数少ない専門メーカーの1つです。お客様に専門的なカスタマイズサービスを提供し、複雑で難しい部品のカスタマイズをサポートします。当社は、超精密加工技術を使用して人間用インプラントを製造し、整形外科用インプラント、心臓血管インターベンション、神経調節、眼科用インプラントのハイエンドのカスタマイズされたサービスを提供しています。

お問い合わせを送信

製品説明

ミクロンスケールの寸法管理

Sanluo Precision 工場は、インプラントの医療用微細加工においてミクロンレベルまたはサブミクロンレベルの精度を達成しました。血管ステント (直径 1.5 ～ 4 mm、壁厚 0.08 ～ 0.15 mm) の場合、切断縫い幅 ≤ 0.03 mm、熱影響部 ≤ 0.01 mm のレーザー微細切断が使用されます。蝸牛電極の直径は0.3mm～0.6mmで、精密旋盤加工とワイヤーカット法で加工されており、寸法公差は±0.005mmです。ダイヤモンド一点旋削による直径6mm、厚さ0.5mmの人工結晶の表面粗さはRa0.01μmと光学グレードに達します。 LIGA（リソグラフィー電鋳）技術を用いて作製された神経電極（接触径0.1mm）の寸法精度は±1μmです。

寸法精度	外径	ID	た（C）	DP	DA
単位：±/mm	0.002	0.003	0.005	0.005	0.0001
幾何学的精度	真円度	同軸度	真直度	円筒度	円振れ
単位：±/mm	0.001	0.004	0.002	0.003	0.003
生産能力	1～999999個	1～999999個	1～999999個	1～999999個	1～999999個
生産サイクル	3～20日	3～20日	3～20日	3～20日	3～20日

生物学的活性表面

Sanluo Precision Micro Manufacturing Implant Factory は、インプラント用医療用微細加工の専門メーカーとして、さまざまな生体活性表面処理技術を保有しています。チタン合金の表面にサンドブラスト+酸エッチング（SLA）処理を施し、骨芽細胞が付着しやすいミクロンレベルの粗面（Sa=1～3μm）を形成します。陽極酸化により、骨の統合に有益な TiO2 ナノチューブアレイ (チューブ直径 50 ～ 100 nm) が得られます。厚さ50～200μmのハイドロキシアパタイトコーティングをプラズマスプレーすると生物活性が高まります。チタン表面にはRGDペプチドがグラフトされており、細胞認識を強化します。表面エネルギーは 30 ～ 70°の接触角で制御され、タンパク質の吸着と細胞の挙動に役立ちます。

動物実験と臨床試験

Sanluo Precision Company は、クライアントがインプラント製品の医療用微細加工の前臨床検証を完了できるよう支援します。生体力学的試験では、力、抜去力、トルク強度を測定してインプラントの安定性を評価します。画像評価には、インプラントの位置と骨の結合を観察するためのX線、CTスキャン、MRIが含まれます。同社は、特に人工関節、脊椎固定装置、頭蓋修復、心臓弁、その他のインプラント製品向けのインプラントサービス向けにカスタマイズされた医療用マイクロマシニングを提供しています。

技術パラメータリスト

パラメータのカテゴリ	パラメータの詳細
設備型式	スイスナノ7
コアの位置決め	小型ワークの超高精度加工
軸数と構造	3本の直線軸に背面軸を搭載した6軸キネマティック構造
処理能力	最大加工径は7mm（4mm、10mmもあります）
ツールシステム	最大 18 個のナイフ (パワーナイフ 5 個)
特殊な加工	ホブ加工、多角旋削加工、ねじ切り加工、内径外径サイクロン加工などの高付加価値加工をサポートします。
主な利点	対称鋳鉄構造により優れた剛性とシンプルなデザインを実現
代表的な用途	医療機器およびインプラント、時計部品、電子部品加工などの医療用マイクロマシニング

パラメータのカテゴリ	パラメータの詳細
設備型式	160シリーズ CNC立形マシニングセンタ
コアの位置決め	精密シャフト・シェル部品の超高精度加工
軸数	3軸を基本に4軸まで増設可能。条件により5軸目（同時5軸）も搭載可能
キーの精度	工場精度: スピンドルラジアル/端振れ≤0.5μm。加工粗さはRa=0.4~0.04μmまで。 HRC65まで回すのが難しい
トラベル (X/Y/Z)	縦軸 X=1600 mm、横/縦 Y 軸 =700 mm、Z=635 mm
構造上の特徴	鋳鉄製の建物は非常に強化されています。「C」のフレーム構造を備えた固定柱が衝撃を吸収します。ボールネジはすべてのシャフトに固定されており、耐熱性を向上させるためにプレストレストがかけられています。
数値制御システム	オプションの Siemens CNC システムまたは FANUC システム
主な利点	リニアカッターシステムと微小精度手動心押し台を搭載し、「削るより旋削する」旋削・フライス・研削の一貫加工を実現します。
代表的な用途	インプラントなどの医療用精密微細加工
