高公差加工

ハイトレランステクノロジー

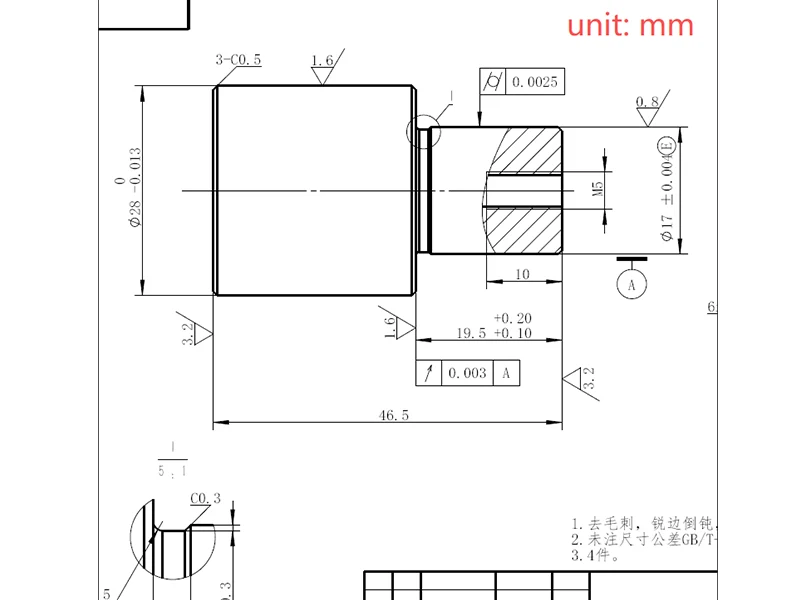

Sanluo Precision の高公差加工は、高公差等級の精密な制御を特徴としています。IT2 等級公差 ±0.001 ～ 0.004mm (高精度のはめあいに適しています)、IT3 等級公差 ±0.001 ～ 0.006mm (精密なはめあいに適しています)、IT4 等級公差 ±0.002 ～ 0.01mm (一般的な精密部品に適しています)、IT5 等級公差±0.003～0.015mm（一般精密部品に適合）。はめあいタイプには、すきまばめ H7/h6 (すきま 0.002 ～ 0.015mm)、トランジション フィット H7/k6 (正確な位置決め)、しまりばめ H7/p6 (しめしろ 0.005 ～ 0.025mm) が含まれます。サイズ範囲：直径 φ0.03～800mm、長さ ≤2000mm、口径 φ0.02～500mm。加工代は段階的に荒加工0.02～0.05mm、中仕上げ0.05～0.1mm、仕上げ0.001～0.003mm、研削0.001～0.005mmとなります。

幅広い応用分野

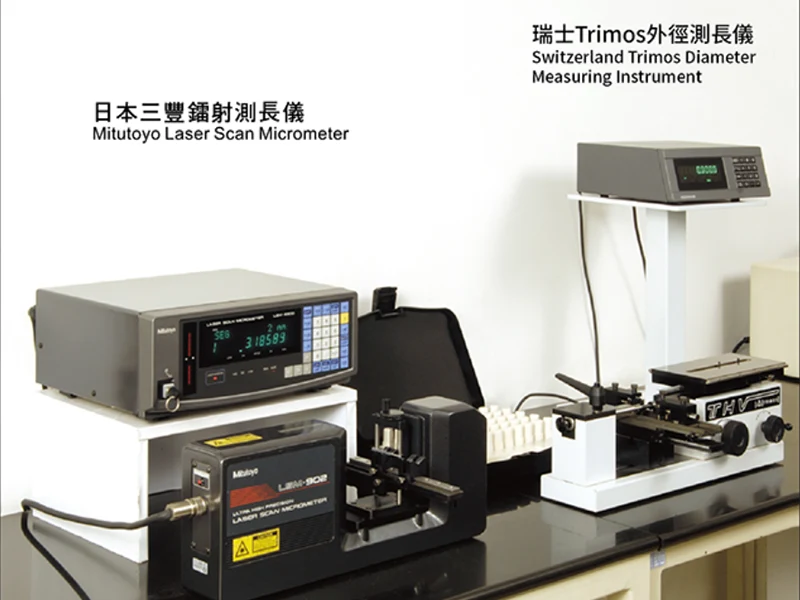

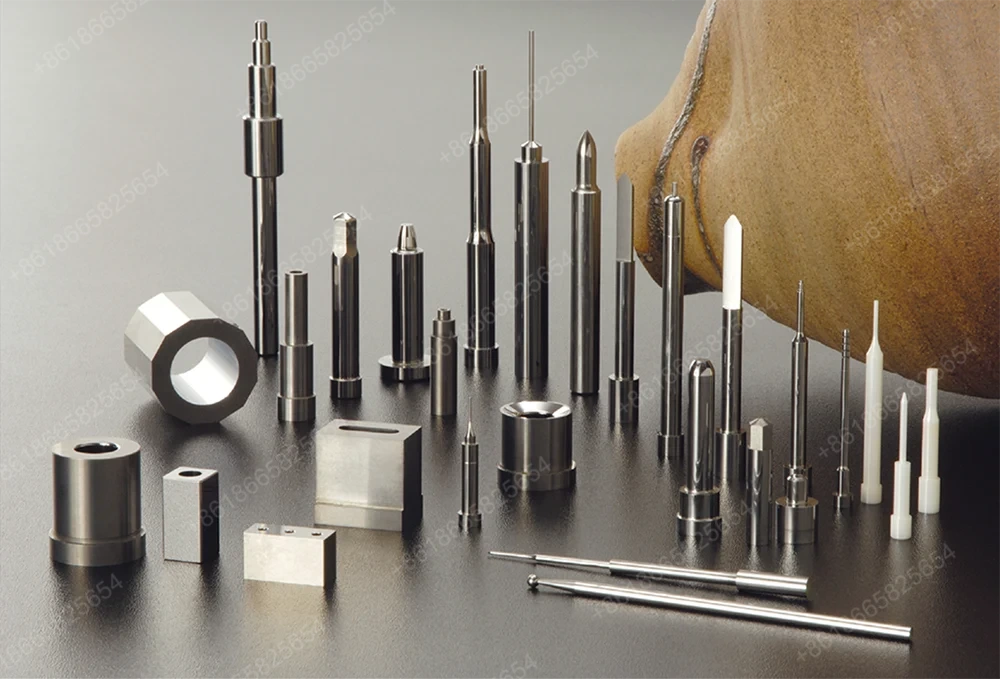

三羅精密は高公差加工の専門加工工場として、レーザー機器/超精密マイクロメーター/マイクロメーター/内径マイクロメーター/ノギスなどの一般測定ツール、平滑限界プラグゲージ/リングゲージなどの特殊測定ツール、精度0.002mmの三次元測定機、精度0.0005mmの真円度計などの精密検査設備を備えています。 SPCプロセス管理、X-R管理図、資格認定のためのCPK≧1.33、主要寸法の全数検査を採用します。応用分野：自動車産業（エンジンブロックのシリンダ径IT7等級±0.008mm、クランクシャフトメインジャーナルIT6等級±0.005mm、ギアボックスギヤシャフト歯形公差IT6等級）、精密機械（減速機遊星歯車ピッチ公差±0.01mm、ボールねじリード精度IT5等級）、金型製造（射出成形金型コア公差±0.01mm、プレス金型ガイドピラーおよびブッシュ嵌合H7/h6）、油圧システム（油圧ポンププランジャIT6グレード±0.004mm、油圧シリンダピストンIT7グレード適合クリアランス0.02～0.05mm）。当社は一汽、東風、濰柴、ファースト、XCMG、Zoomlion などの企業にカスタマイズされた高精度機械加工サービスを提供しており、年間 300 万個の高公差部品を生産し、公差認定率は 99.5% です。
