超精密旋削加工

Sanluo Precision は、中国の超精密旋削加工の専門メーカーおよびサプライヤーであり、さまざまな材料の高精度旋削技術に重点を置き、お客様に高品質の高精度加工サービスを提供しています。精密機械、自動車、航空宇宙、医療などの業界向けに、プロフェッショナルなカスタマイズによる高精度加工サービスを提供し、複雑かつ困難な部品のカスタマイズをサポートします。 IT0～IT5グレードの超精密旋削精度を実現し、ハイエンド製造業の高精度加工に対する厳しい要求に十分応えます。

お問い合わせを送信

製品説明

超精密旋削能力

Sanluo Precisionの超精密旋削加工の特徴：加工材料（真鍮、アルミニウム合金、ステンレス鋼、チタン合金、銅合金、エンジニアリングプラスチック、セラミック、サファイア）。加工サイズ（最小径φ0.1mm、最大径φ500mm、最大長さ2000mm）表面品質（Ra0.01～0.8μm、鏡面仕上げRa0.01～0.05μm）。ねじ加工（極細ねじピッチ0.05mm、精密ねじ等級2～4級）。溝加工（最小溝幅0.05mm、深さ公差±0.001mm）。プロセスの利点: 超低切削抵抗 (ワークピースの変形を回避)、高速精密旋削 (効率が 2 ～ 3 倍向上)、ドライ切削 (環境保護、無公害)。

品質管理と応用

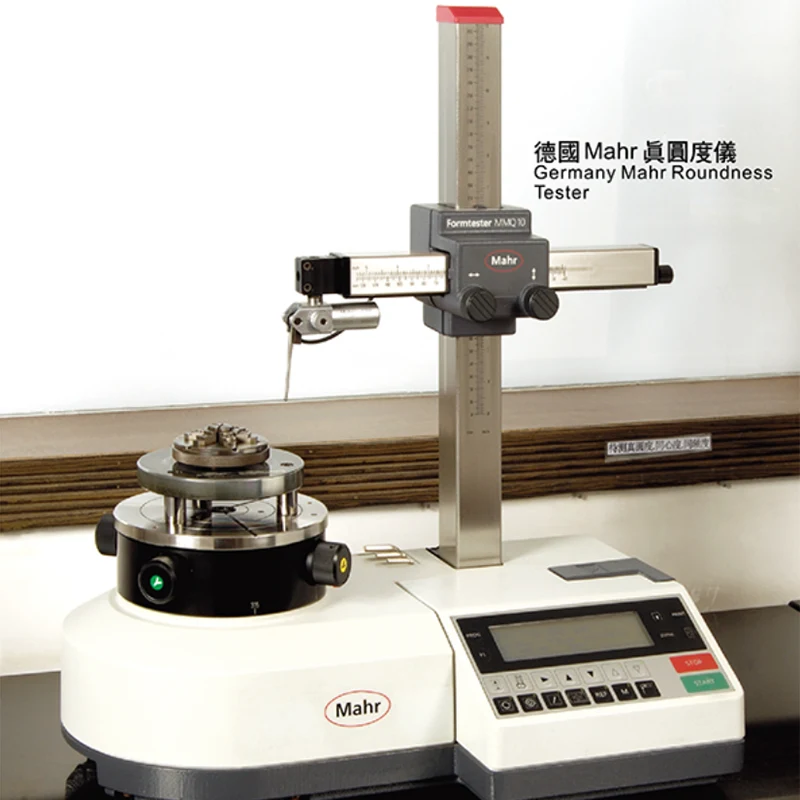

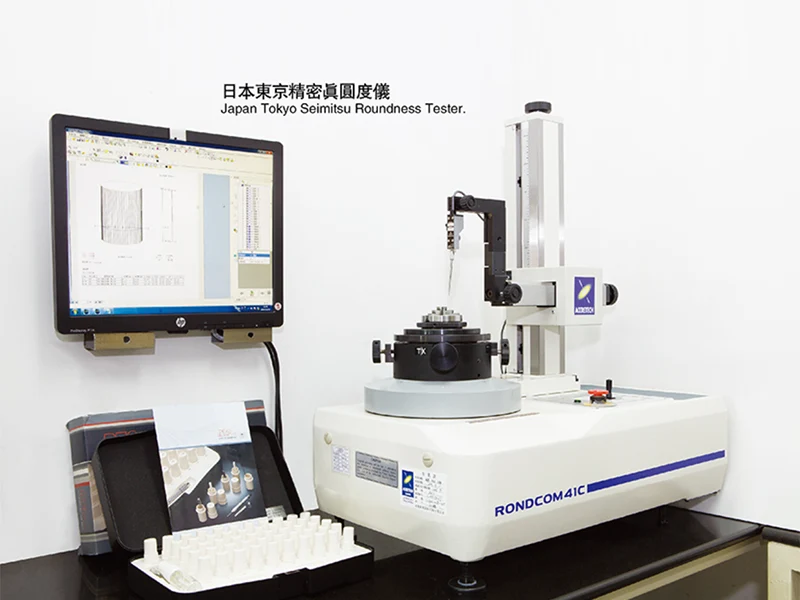

三羅精密は超精密旋削加工の専門メーカーとして、三次元測定機、真円度計、粗さ計による主要寸法の全数検査など、厳格な品質管理を実施しています。 SPC統計的工程管理、CPK≧2.0;工具精度管理（ダイヤモンド工具先端半径0.01～0.1mm、摩耗補正±0.0001mm）。適用例：自動車（燃料噴射弁ニードルバルブIT3グレード±0.0005mm、表面Ra0.02μm）、航空宇宙（タービンシャフト真円度0.0003mm、同軸度0.0005mm）、医療用（ステントチューブ肉厚公差±0.001mm、表面Ra0.01μm）、精密機器（マイクロメータスピンドルネジ2級、ピッチ誤差） ±0.0002mm)。当社は、ボッシュ、デルファイ、メドトロニック、シーメンスなどの企業にカスタマイズされた高精度機械加工サービスを提供しており、年間生産量は 500,000 個、認定率は 99.9% です。

ワークステーションの精度

寸法精度	外径	ID	DP	サウスウェールズ州	SH
単位：±/mm	0.001	0.001	0.001	0.002	0.002
幾何学的精度	真円度	同軸度	円筒度	対称	同心
単位：±/mm	0.001	0.001	0.001	0.001	0.001
生産能力	1～999999個	1～999999個	1～999999個	1～999999個	1～999999個
生産サイクル	3～20日	3～20日	3～20日	3～20日	3～20日

機器の技術的パラメータ

パラメータのカテゴリ	パラメータの詳細
設備型式	STC-38
コアの位置決め	超精密旋削を実現する高精度CNC旋盤
軸番号	2軸(X、Z)
スピンドルシステム	高精度スピンドル、回転精度0.0001mm
キーの精度	繰り返し位置決め精度±0.0001mm、位置決め精度±0.0002mm
加工範囲	最大加工径φ380mm、最大加工長さ1000mm
CNCシステム	ファナック 0i-TFプラス
コアアドバンテージ	高剛性、高精度、高効率
代表的な用途	シャフト部品、ディスク部品の超精密旋削加工

パラメータのカテゴリ	パラメータの詳細
設備型式	スイスナノ
コアの位置決め	スイス型マイクロ部品旋削用超精密旋盤
軸番号	7軸
スピンドルシステム	メインスピンドル回転数 10,000～50,000 rpm、サブスピンドル回転数 10,000～40,000 rpm
キーの精度	加工精度±0.0001mm、表面粗さRa0.01μm
加工範囲	バー径 φ0.1～φ32mm
構造上の特徴	スイス式構造、高精度ガイドレール、熱誤差補正
CNCシステム	シーメンス 840D sl
代表的な用途	マイクロシャフト部品、医療用マイクロ部品の超精密旋削加工
