精密加工部品

Sanluo Precision は、中国の精密機械加工部品の専門メーカーおよびサプライヤーであり、単純なシャフトスリーブから複雑な特殊形状部品まで、さまざまな種類の加工能力を備えています。精密加工の精度等級はIT2からIT7まであり、寸法公差±0.001mm～±0.01mm、幾何公差±0.003mm～±0.008mm、表面粗さRa0.1～1.6μmで、機械装置、電子製品、半導体部品、計器・メーターなどの高精度部品の要求に応えます。当社は世界中の企業に精密機械加工部品のカスタマイズサービスを提供し、複雑かつ困難な部品のカスタマイズをサポートします。

お問い合わせを送信

製品説明

加工種類の範囲

Sanluo Precision の加工工場における精密機械加工部品の種類は次のとおりです。

①長さ5mm～1500mm、直径Φ1mm～Φ300mmのシャフト部品（光軸、段付軸、スプライン軸、偏心軸、クランク軸）。

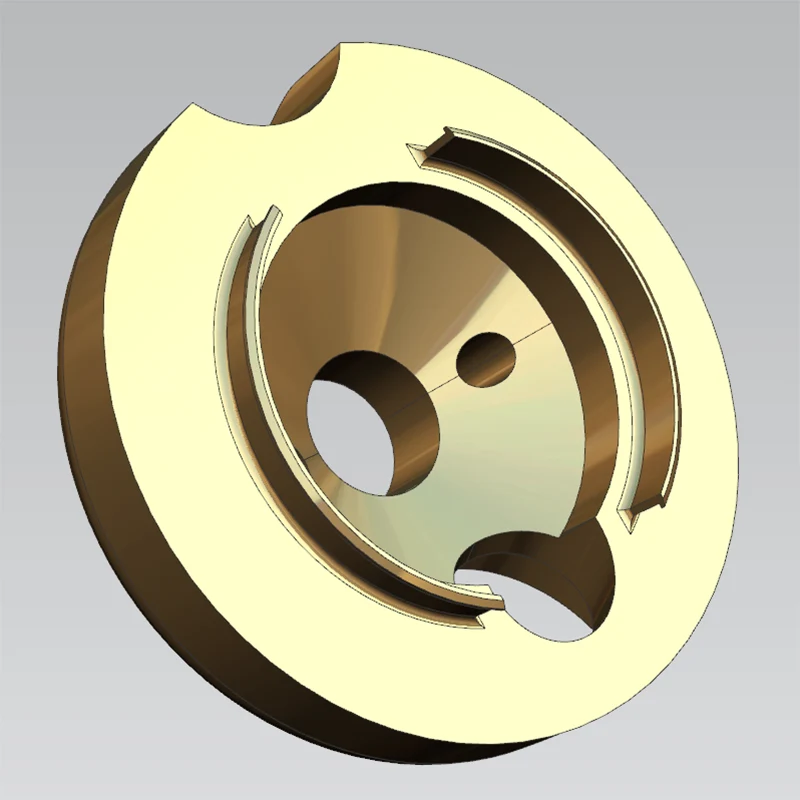

②外径Φ10mm～Φ500mmのディスクおよびスリーブ部品（フランジ、ギア、プーリー、シャフトスリーブ、ブッシュ）。

③最大加工寸法1200mm×800mm×600mmのボックス部品（シェル、シート、ブラケット、コネクタ）。

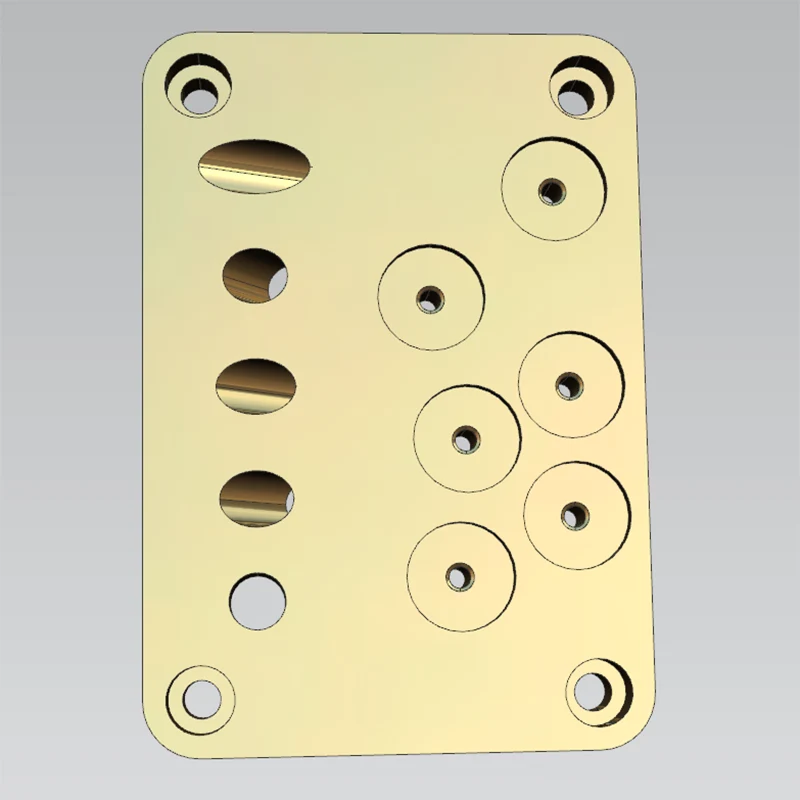

④ 厚さ0.5mm～100mmのプレート部品（パネル、ベースプレート、仕切り板、固定板）。

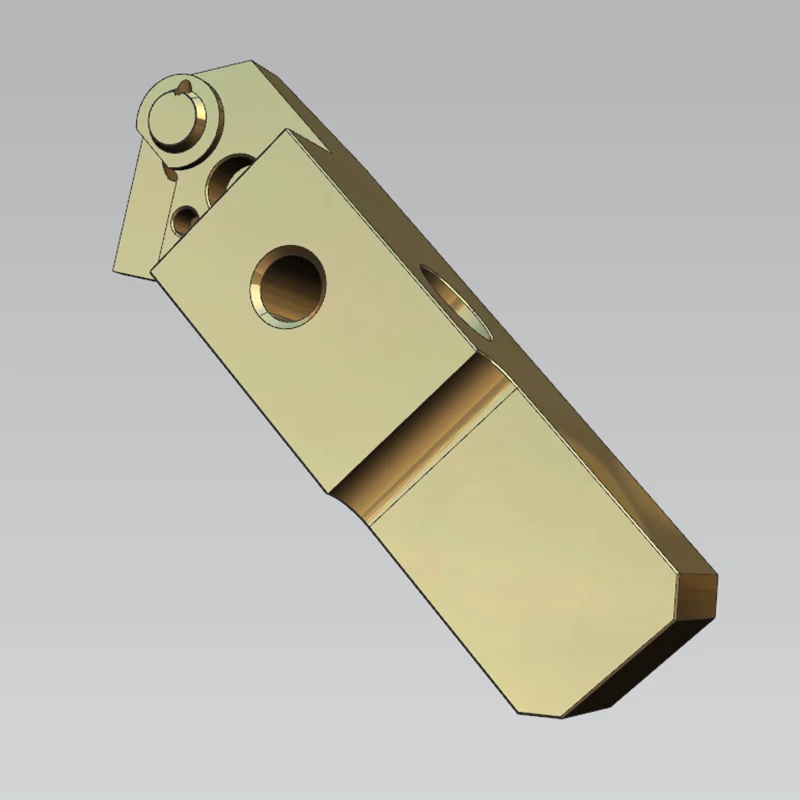

⑤ 複雑な曲面や薄肉構造を有する特殊形状部品（サポートアーム、ロッカー、フォーク、コンロッド）。

ワークステーションの精度

寸法精度	L（X）	W（Y）	H（Z）	SH	サウスウェールズ州
単位：±/mm	0.002	0.002	0.001	0.002	0.002
幾何学的精度	平坦度	並列処理	直角度	粗さ	対称
単位：±/mm	0.002	0.002	0.002	Ra0.1	0.002
生産能力	1～999999個	1～999999個	1～999999個	1～999999個	1～999999個
生産サイクル	3～20日	3～20日	3～20日	3～20日	3～20日

構成された試験機および測定ツールには、三次元測定機（三次元測定機）、画像測定機、プロジェクター、レーザー直径計、レーザー干渉計、粗さ計、真円度計、工具顕微鏡、実体顕微鏡、マイクロメーター、ピンゲージ、マイクロメーターダイヤルインジケーター、超精密マイクロメーター、電子高さ計、ノギス、ゲージブロック、硬さ試験機、ねじゲージなどがあります。

品質保証

精密機械加工部品はオペレーターによる自主検査、専任検査員による巡回検査、品質部門による最終検査の3重の厳しい検査体制を実施しています。三次元測定機、プロジェクター、マイクロメーター、ノギス、高さ計、粗さ計、硬度計などの試験装置を備えており、主要な寸法のCMKは1.67以上です。 APQP (高度な製品品質計画)、FMEA (故障モード影響解析)、MSA (測定システム分析)、SPC (統計的工程管理)、PPAP (生産部品承認プロセス) などの品質ツールを採用し、部品の品質の安定性を確保します。最初の品物の識別→小ロット試作→量産までの全プロセスの品質追跡。 Sanluo Precision は、オートメーション機器、ロボット工学、3C エレクトロニクス、半導体、医療、光学などの業界の顧客にカスタマイズされた精密加工サービスを提供しており、顧客満足度は 95% 以上です。

機器の技術的パラメータ

パラメータのカテゴリ	パラメータの詳細
設備型式	MILL P 500 VHP (超高精度)
コアの位置決め	微細加工と鏡面仕上げ
スピンドルシステム	Step-Tec 42,000rpmスピンドル、HSK-E40高剛性インターフェイスを搭載
構造上の特徴	対称性の高い熱安定性構造とポリマーコンクリートベッドにより、熱ドリフトと構造変形を効果的に抑制します。
キーの精度	加工安定性と繰返し精度±2μm
CNCシステム	ハイデンハイン TNC 640 または Siemens Sinumerik システムを装備可能
コアアドバンテージ	高速・低振動切削で優れた加工面品位を実現、デモ品では鏡面効果に達します
代表的な用途	医療、半導体、光学精密加工部品など

パラメータのカテゴリ	パラメータの詳細
設備型式	HSM700
ブランド	ミクロン (スイス)
コアの位置決め	新エネルギー車の小型精密部品にソリューションを提供する高速マシニングセンタ
軸番号	/
モーションパフォーマンス	3動作軸の早送り速度 40m/min
ベッド構造	熱安定性と振動低減のためのポリマー花崗岩ベッド
CNCシステム	ハイデンハイン iTNC530 システムを搭載し、加工の一貫性を確保
代表的な用途	センサーハウジング、モーターコネクター等の精密加工部品
