サブミクロン精度の精密部品加工

中国のサプライヤーが複雑な形状の公差を 0.001 mm 未満に抑える必要がある場合、Sanluo Precision は 18 年以上の集中的な経験と約 8,000 平方メートルの工場を備えています。 Sanluo のサブミクロン精度の精密部品加工では、±0.002mm の超精密 CNC フライス加工、±0.001mm の精密研削加工、±0.003mm の微細旋削加工を組み合わせており、厳しい公差作業における 99.8% の認定率に裏付けられています。ミクロンレベルの偏差を許容できない購入者にとって、これは検証可能な製造基準となります。

お問い合わせを送信

製品説明

サプライヤーの公差、設備、検査チェーンが精査される場合、サブミクロン精度の精密部品機械加工を中国のメーカーから調達することがはるかに現実的になります。 Sanluo Precision は 2007 年に操業し、約 8,000 平方メートルの施設に 230 人以上の従業員を雇用し、130 万個を超える複雑な精密部品を納入してきました。このページでは、サブミクロン機能が製造現場で実際に何を意味するのか、それがどこに適用されるのか、そして品質の証拠がどのように作成されるのかを説明します。

実際の生産においてサブミクロン精度が意味するもの

1. 超精密CNCフライス加工：複雑な輪郭や機能面でも±0.002mmの加工精度を実現。
2. 精密研削: ±0.001mmの精度、微細研削寸法精度は±0.0001mmに達し、表面粗さはRa 0.01μm未満で光学グレードの仕上げが可能です。
3. スイス型旋盤でのマイクロターニング：±0.003mm、小径シャフトや精密コネクタに適しています。
4. ワイヤー放電加工・放電加工: ±0.002mm、高硬度材や複雑な空洞に効果的。

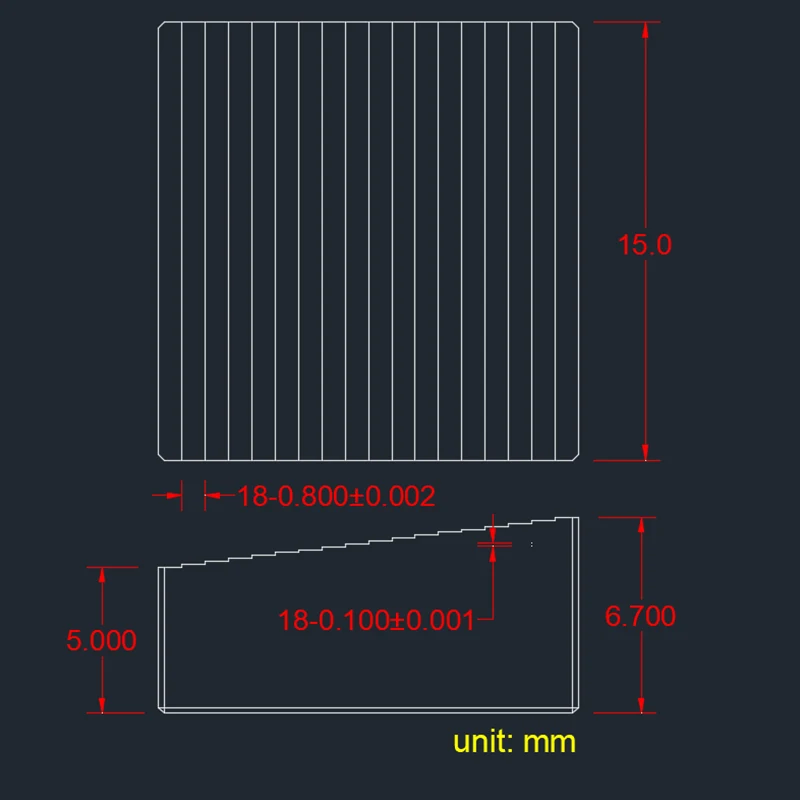

標準的な機械加工に挑戦する複雑な形状と小型フィーチャー

多くのサブミクロンプロジェクトが失敗するのは、公差自体が不可能だからではなく、部品の形状が従来の治具、工具、計測には小さすぎるか複雑すぎるためです。 Sanluo の複合部品機能は、まさにこれらの制約に基づいて構築されています。

ミニチュアスケール：最小部品サイズ0.08×0.08mm。 0.005mmまでの微細構造。直径0.003mmの微細穴。 0.01mmからの微小径ロッド。これらはプロトタイプのみの成果ではなく、医療、半導体、光通信コンポーネントの生産関連の寸法です。

変形しやすく持ちにくい部品: 材料の選択、熱処理、応力管理に関する独自の洞察により、Sanluo はサブミクロンのウィンドウを失うことなく、薄肉、細長い、または歪みが発生しやすい形状を機械加工することができます。厳しい公差作業に関して報告された 99.8% の認定率は、単一の検査結果ではなく、このプロセス管理を反映しています。

サブミクロンのプロセスルートに適合する材料範囲

サブミクロンの精度は機械の分解能以上のものに依存します。材料の機械加工性、熱安定性、後処理の反応によって、ミクロンレベルの公差が最終検査まで耐えられるかどうかが決まります。 Sanluo は国内市場で入手可能なほぼすべてのエンジニアリング材料を加工しており、それに応じて加工ルートが選択されます。

材料グループ	例	サブミクロンの考慮
金属	インプラント・介入級ステンレス鋼、チタン合金、高温用合金、モリブデン、タングステン、アルミニウム合金、銅合金、金型鋼、粉末ハイス鋼	最終的な許容範囲を保護するには、工具の摩耗、残留応力、熱処理の歪みを制御する必要があります。
脆性材料	ダイヤモンド、石英、光学ガラス、セラミックス、タングステン鋼	多くの場合、研削および EDM ルートが好まれます。エッジのチッピングとマイクロクラックの制御が制限要因となります。
エンジニアリングプラスチック	ピーク、ペイ、パイ、アップ	クランプ力と熱膨張により、サブミクロンの寸法が変化する可能性があります。治具の設計と温度制御が決定的です。

真空熱処理、陽極酸化処理、電解研磨、各種コーティングなどの統合表面処理を利用できるため、完成した部品は厳しい環境にも対応できます。サブミクロンの精度での精密部品の加工は、裸の加工作業であることはほとんどないため、これは重要です。ディメンションがルートに計画されていない場合、下流プロセスはディメンションを移動する可能性があります。

サブミクロンの製造に依存する産業

サブミクロンの作業に対する要求は、ミクロンレベルの偏差が機能、安全性、または歩留まりを変えるアプリケーションから生じます。 Sanluo の生産経験は、規制があり技術的に要求の厳しい 4 つの分野に集中しています。

医療機器：インターベンショナル心室補助システムポンプ、緑内障手術器具、人工心臓コンポーネント、血管ステント部品、胆石研削ヘッド。これらのコンポーネントでは、表面仕上げとエッジの品質が、寸法公差と同様に血液適合性と手術結果に影響を与える可能性があります。

半導体装置: オプトバーマシンのコーティング治具、真空治具、ダイヤモンドシリコンウェーハ研削ナイフ、および弾性サポート。サブミクロンの平坦性と穴の位置精度は、コーティングの均一性とウェーハ処理の再現性に直接影響します。

光通信：精密光学部品およびコーティング関連部品。サブミクロン範囲の表面粗さにより散乱損失が低減され、結合効率が向上します。

科学研究: 標準の機械加工カタログに載っていない、ワンオフまたは少量の部品を必要とする大学および機関の研究開発プロジェクト。 Sanluo は 1 個からの最小注文数量をサポートしていますが、これはこの規模の工場では異例であり、設計を反復する研究グループにとっては特に重要です。

これらの分野に共通するのは、臨床、歩留まり、実験などの失敗のコストが部品のコストよりもはるかに高いため、サブミクロン精度の精密部品加工が指定されているということです。

品質の証拠: 検査チェーンと生産記録

寸法検査: 寸法公差と穴距離公差の測定精度が 0.002mm の三次元測定機。レーザー機器、超精密マイクロメーター、マイクロメーター、ノギス、プラグゲージ、リングゲージ、直径や長さの確認用ねじゲージなど。

幾何検査: 真円度、平面度、直角度、同心度、振れ、位置公差は、このページに記載されている範囲内で検証されます。たとえば、真円度は 0.0005mm ～ 0.005mm、位置公差は 0.002mm ～ 0.05mm です。工場のワークステーションの精度テーブルでは、平面度 0.0003mm、平行度 0.001mm、直角度 0.001mm、対称性 0.002mm、位置公差 0.002mm と規定されています。

製作実績: 厳しい公差作業での年間生産量は 200,000 個、認定率は 99.8%、130 万個を超える複雑な精密部品が納入されています。同社は ISO9001 および ISO14001 の品質システム規格に基づいて運営されており、専任のプロセスエンジニア、品質エンジニア、デザイナー、プログラマー、機械オペレーター、合計 230 名を超えるスタッフがいます。

装置プラットフォーム: サブミクロンの窓が生産される場所

機械の能力によって許容誤差の上限が決まります。 Sanluo の超精密プラットフォームには、リニアモーター駆動のミクロンレベルの 5 軸装置が含まれており、寸法と表面の品質要件が逐次ではなく同時である部品向けに構成されています。

リニアモーター駆動3軸高速マシニングセンタ JDSGT400

パラメータのカテゴリ	パラメータの詳細
コアの位置決め	サブミクロンレベルの超精密加工に
駆動方式	3軸ともデュアルリニアモーター駆動を採用
キーの精度	最大 0.8 ミクロンの繰り返し位置決め精度。穴位置精度は100mm範囲内で1ミクロン未満
コア技術	ダイレクトドライブ、温度制御、自社開発JD60 CNCシステム、高精度サーボドライブシステムを統合
コアの利点	「表面は機能面である」というこだわり
代表的な用途	精密光学金型、半導体部品、高精度構造部品の厳しい公差加工

マイクロ5ミクロンレベルの高精度5軸マシニングセンタ

パラメータのカテゴリ	パラメータの詳細
コアの位置決め	高い運動性能と小型高付加価値部品の高精度加工を実現
キーの精度	繰り返し位置決め精度 0.0005mm、位置決め精度 < 0.002mm
スピンドルシステム	最高主軸速度 60,000 rpm
構造的特徴	コンパクトな構造、総重量 550kg。 60 個のツールを備えた 3 層ツールマガジン。処理エリアパレットシステムは6つのゼロ点治具を保持します
省エネ	非常に低いエネルギー消費 (<500W)、オイルミストコレクターを装備
CNCシステム	ドイツのベッコフシステム
ストローク(X/Y/Z)	78 / 56 / 50mm
代表的な用途	ミニチュアエンジニアリングコンポーネントおよび小さな貴金属部品の厳しい公差加工

Precision Components Machining with Submicron Accuracy

エンジニアリングのコラボレーションと物流

サブミクロンのプロジェクトは通常、最初のチップが切断される前に始まります。 Sanluo のワークフローは、見積およびプロセス計画の段階で公差、材料、および検査の制約を明確にするように設計されており、後期段階での寸法偏差のリスクを軽減します。

エンジニアリングインターフェース: プロセスエンジニアと品質エンジニアが一緒に図面を確認し、特別な治具、工程内検査、または別の加工ルートを必要とするフィーチャにフラグを立てます。部品やツールの設計、加工、組み立て、デバッグを社内で完了できます。

生産サイクル: 複雑さと素材に応じて 3 ～ 20 日。このページの生産能力表は 1 ～ 999,999 個の範囲を示しており、実際のサイクルは注文レビュー時に確認されます。

包装: 物流梱包は顧客指定の規格または社内規格に従います。外装カートンは 1 時間の水没に耐えることができ、1 メートルの高さから自由に落としても部品に損傷を与えることはありません。これは、輸送中にエッジや表面が傷つきやすいサブミクロン部品にとって実用的な保護手段です。

サブミクロン精度の精密部品加工を中国から調達するバイヤーにとって、エンジニアリングレビュー、規定されたサイクルタイム、および保護パッケージの組み合わせにより、他の方法で有能な加工サプライヤーを損なうことが多い非技術的リスクが軽減されます。

Sanluo Precision が検証可能なサブミクロンパートナーである理由

初め、公差の主張は指定されたプロセスルートに関連付けられています: CNC フライス加工 ±0.002mm、研削加工 ±0.001mm、スイス旋削加工 ±0.003mm、EDM ±0.002mm。

2番では、複雑な部品のエンベロープは、最小部品サイズ 0.08 × 0.08 mm、微細構造 0.005 mm、微細穴 0.003 mm、および微細直径 0.01 mm のロッドという具体的な寸法で記載されています。

三番目、品質記録は定量化されています: 年間生産量 200,000 個、合格率 99.8%、複雑な部品の納入数 130 万個。

4番目の顧客ベースには、Huawei、BYD、Foxconn、Advanced Microelectronics、Mindray Medical が含まれており、サプライヤーに監査と再現性の要件を課す関係となっています。

サブミクロンの精度で精密部品加工を評価する調達チームにとって、これらの事実は、パンフレットの文言を超えたサプライヤー認定の基礎となります。これらは、図面、検査報告書、工場文書と照合して確認できます。

よくある質問

Q: Sanluo がサブミクロンの要件に合わせて加工できる部品の最小サイズはどれくらいですか?

A: 最小部品サイズは0.08×0.08mmです。微細構造は直径0.005mm、微細穴は直径0.003mmまで可能です。これらの寸法を支えるのは、リニアモーター駆動のマシニングセンタやミクロンレベルの5軸装置などの超精密プラットフォームです。

Q: サブミクロン公差の硬化材料にはどの機械加工プロセスが使用されますか?

A: 高硬度材の加工にはワイヤ放電加工や放電加工が多く使用されており、精度±0.002mmを実現しています。形状が許す限り精密研削も行い、精度±0.001mm、微細研削では表面粗さRa0.01μm以下を実現します。

Q: サブミクロンの精度は出荷前にどのように検証されますか?

A: 寸法検査には測定精度0.002mmの三次元測定機を使用し、レーザー機器、超精密マイクロメーター、プラグゲージ、リングゲージ、ねじゲージなどを使用します。真円度、平面度、直角度、位置公差などの幾何公差が、指定されたウィンドウに対してチェックされます。

Q: サブミクロンの加工に使用できる材料は何ですか?

A: Sanluo は、インプラント/介入グレードのステンレス鋼、チタン合金、高温合金、モリブデン、タングステン、アルミニウム合金、銅合金、金型鋼、粉末ハイス、構造用鋼を加工します。ダイヤモンド、石英、光学ガラス、セラミックス、タングステン鋼などの脆性材料。 PEEK、PEI、PAI、UPEなどのエンジニアリングプラスチック。
